ZXD-440 Automatyczna linia produkcyjna do układania rdzeni transformatora w linii

Jakie są kluczowe różnice pomiędzy systemem układania w linii (takim jak ZXD-440) a systemem układania offline?

W nowoczesnej produkcji rdzeni transformatorów wybór między konfiguracjami układania w linii i offline zasadniczo wpływa na wydajność produkcji, zatrudnienie, spójność jakości i wykorzystanie powierzchni. W centrum tej ewolucji technologicznej znajduje się Zxd-440 automatyczna linia produkcyjna do układania rdzeni transformatora w linii , system zaprojektowany w celu wyeliminowania tradycyjnych wąskich gardeł poprzez synchronizację ścinania i układania w stosy. Artykuł ten zawiera rygorystyczną analizę porównawczą metodologii układania w linii i offline, opierając się na specyficznej filozofii projektowania systemu zxd-440 i możliwościach produkcyjnych Jiangsu Jingtianxia Electric Technology Co., Ltd. Badamy trzy różne podkategorie zorientowane na produkty — moduły szybkiego układania ciągłego , precyzyjne jednostki układające z kontrolą szczelin , i inteligentne linie układające zintegrowane z danymi — aby zilustrować, jak technologia in-line na nowo definiuje montaż rdzenia.

1. Moduły szybkiego układania ciągłego

Definicja i pozycjonowanie: Moduły szybkiego układania ciągłego stanowią główne ramię operacyjne firmy Zxd-440 automatyczna linia produkcyjna do układania rdzeni transformatora w linii . Moduły te są bezpośrednio połączone z linią cięcia poprzecznego, co umożliwia jednoczesne cięcie i układanie w stosy bez pośredniej obsługi. W przeciwieństwie do systemów offline, w których pocięte laminaty są układane na paletach, transportowane, a następnie ręcznie podawane do stanowisk układających, moduł ten wykonuje układanie w czasie rzeczywistym, gdy paski opuszczają nożyce.

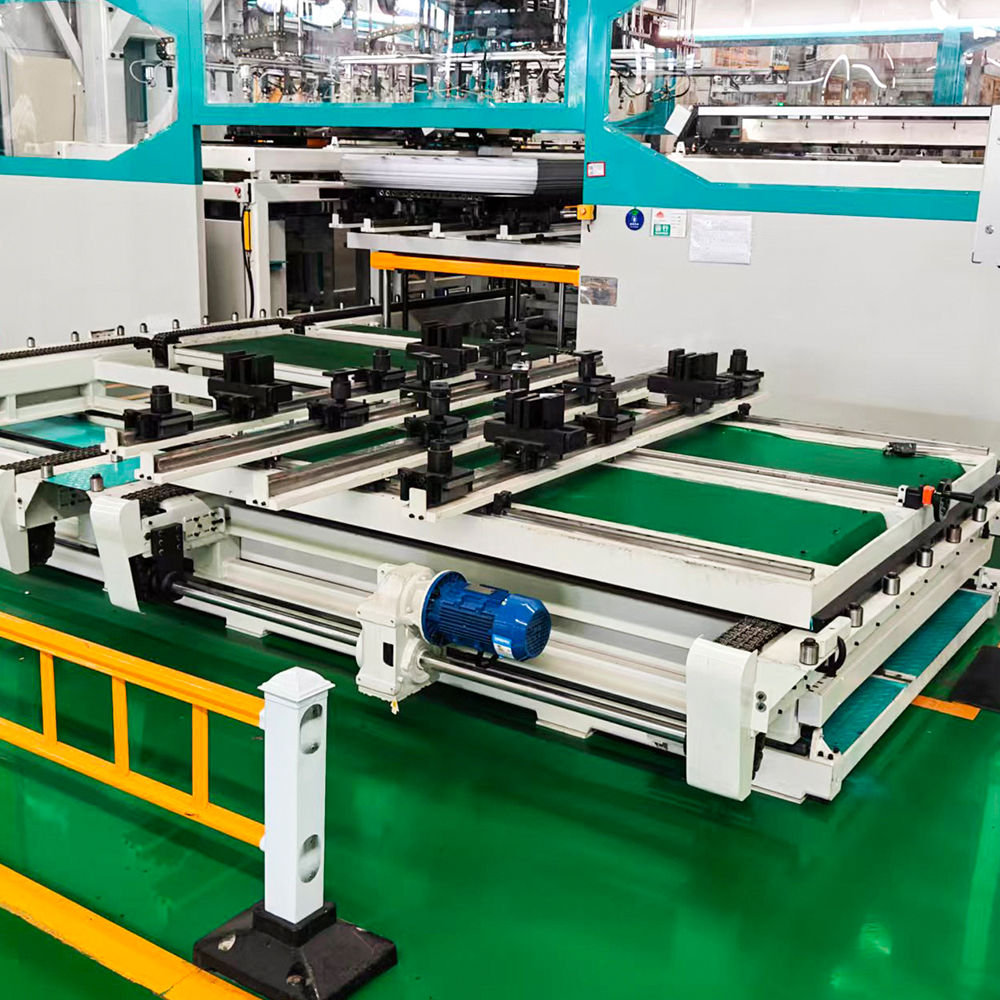

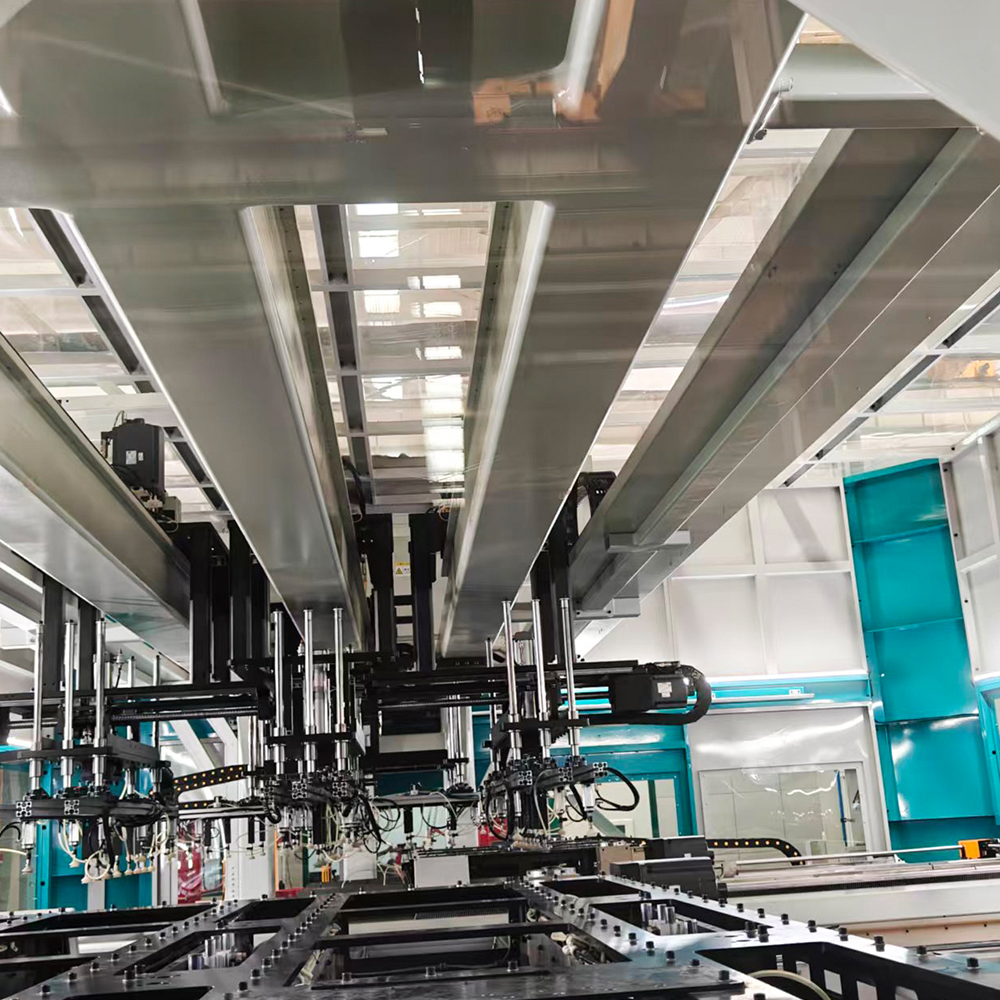

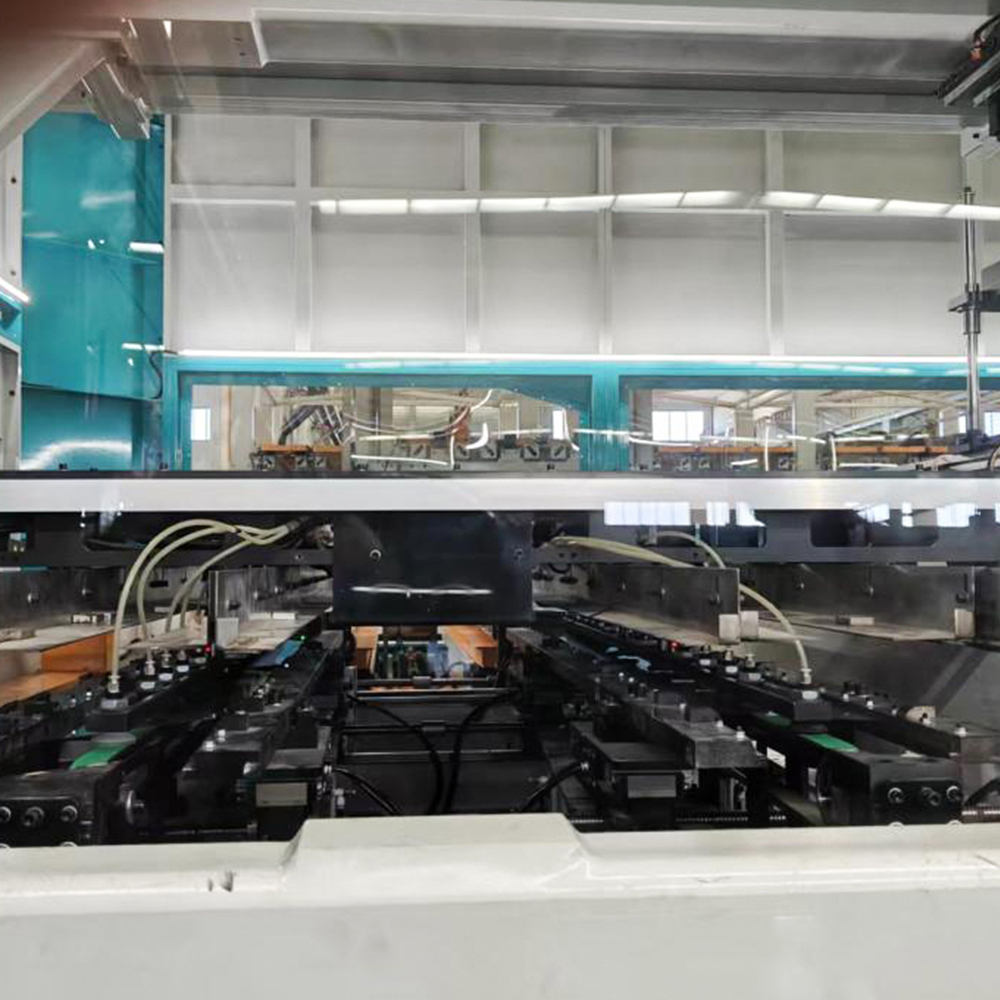

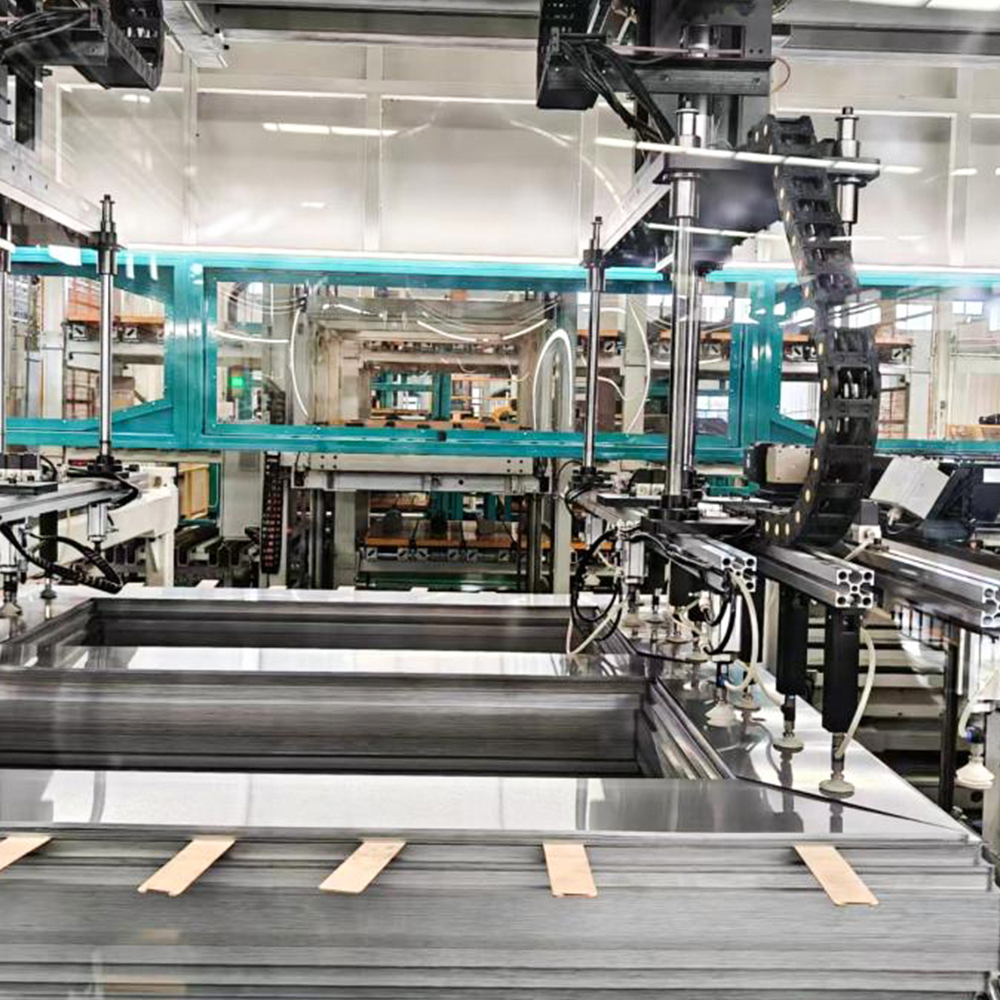

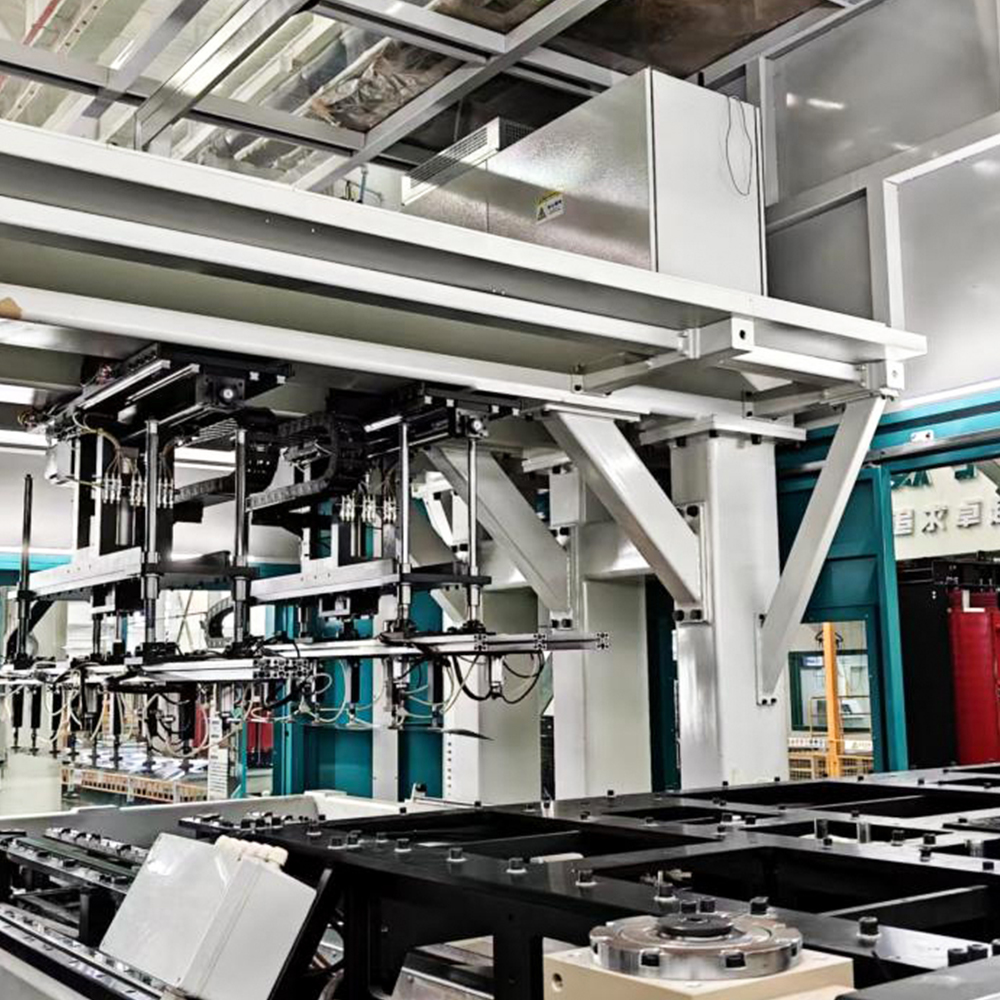

Podstawowe funkcje i cechy techniczne: Moduł działa z prędkościami odpowiadającymi wydajności ścinania, a głowice pick-and-place napędzane serwomechanizmem ustawiają każdą laminację zgodnie z zaprogramowanymi wzorami zakładek schodkowych. Eliminuje tradycyjne etapy podnoszenia po ścinaniu i ręcznego układania, redukując czas cyklu o ponad 40% w typowych konfiguracjach na hali produkcyjnej. Wbudowane czujniki monitorują płaskość laminowania i wysokość zadziorów na krawędziach, automatycznie odrzucając wadliwe elementy przed ułożeniem w stos.

Typowe zastosowania: Moduł ten idealnie nadaje się do rdzeni transformatorów dystrybucyjnych o dużej mocy (do 2000 kVA), gdzie głównym ograniczeniem jest przepustowość. Doskonale sprawdza się w fabrykach pracujących na dwie lub trzy zmiany, ponieważ automatyczne podawanie zmniejsza zmęczenie operatora i liczbę błędów.

Różnica od układania offline: Układanie w trybie offline wymaga wydzielonych obszarów przejściowych, ręcznej obsługi dźwigu i oddzielnych przyrządów do układania. Każdy transfer powoduje błędy w wyrównaniu i uszkodzenia krawędzi. Dla kontrastu, Zxd-440 automatyczna linia produkcyjna do układania rdzeni transformatora w linii utrzymuje ciągły przepływ materiału , zachowując precyzyjną orientację ustaloną przez ścinanie i eliminując etapy ponownego wyrównania.

Jiangsu Jingtianxia Electric Technology Co., Ltd. zintegrowała ten moduł z opatentowanym narzędziem do szybkiej wymiany, umożliwiając pojedynczą system układania w linii do obsługi rdzeni o szerokości od 40 mm do 400 mm bez regulacji mechanicznych przekraczających 5 minut. Taka elastyczność jest rzadko osiągalna w konfiguracjach offline, które często wymagają dedykowanych urządzeń dla każdego rozmiaru rdzenia.

Kluczowe dane techniczne — moduł o dużej szybkości

• Maksymalna prędkość układania: do 120 laminacji na minutę (w zależności od grubości).
• Zakres grubości laminacji: 0,18 mm – 0,35 mm (stal krzemowa).
• Dokładność nakładania się zakładek schodkowych: ±0,05 mm.
• Automatyczne wykrywanie zadziorów z bramką odrzucającą w czasie rzeczywistym.
• Bezpośrednia łączność Ethernet/IP do zdalnego monitorowania.

2. Precyzyjne jednostki układające z kontrolą szczelin

Definicja i pozycjonowanie: Druga krytyczna podkategoria w obrębie Zxd-440 automatyczna linia produkcyjna do układania rdzeni transformatora w linii to precyzyjna jednostka kontroli szczeliny. Podczas gdy układanie w trybie offline zależy od umiejętności operatora w zakresie utrzymywania jednolitych szczelin powietrznych pomiędzy pakietami rdzeni, urządzenie to automatyzuje pomiar i regulację szczelin za pomocą laserowych czujników triangulacyjnych i serwonapędów z zamkniętą pętlą.

Podstawowe funkcje i cechy techniczne: Każdy cykl układania mierzy rzeczywistą szczelinę w pięciu punktach odniesienia na całej odnodze rdzenia. Następnie jednostka kompensuje to poprzez mikroregulację położenia kolejnej laminacji lub wybierając laminację podkładkową z dedykowanego podajnika. Ta funkcja bezpośrednio uwzględnia straty transformatora w stanie jałowym, ponieważ nierówne przerwy są główną przyczyną zwiększonego prądu magnesowania. System przechowuje histogramy przerw dla każdej partii rdzenia, umożliwiając statystyczną kontrolę procesu.

Typowe zastosowania: Jednostka ta jest niezastąpiona w przypadku rdzeni transformatorów mocy (10 MVA i więcej) oraz w przypadku specjalistycznych transformatorów trakcyjnych, w których kary za straty są poważne. Jest również stosowany w rdzeniach z połączeniami skośnymi wymagającymi bardzo wąskich tolerancji (± 0,02 mm), których nie można konsekwentnie osiągnąć ręcznymi metodami offline.

Różnica od układania offline: Układanie w trybie offline opiera się na szczelinomierzach i ocenie operatora, co wprowadza zmienność w zależności od zmiany i operatora. Co więcej, systemy offline nie mogą dynamicznie dostosowywać odstępów po złożeniu rdzenia; każda korekta wymaga częściowego demontażu. The metoda układania w linii z platformą zxd-440 to gwarantuje dane dotyczące luk są śledzone dla każdej laminacji , i corrections are applied in real time, resulting in a more consistent magnetic circuit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. przetestowała to urządzenie w ponad 200 instalacjach, wykazując średnią redukcję strat w rdzeniu o 8–12% w porównaniu z ręcznym układaniem w trybie offline dla tego samego gatunku stali. Zespół badawczo-rozwojowy firmy (46 specjalistów technicznych) opracował własne algorytmy kontroli przerw, które są obecnie zintegrowane ze standardem automatyczna linia układania w linii pakiet oprogramowania.

Porównanie funkcjonalne – metody kontroli przerw

3. Inteligentne linie układania zintegrowane z danymi

Definicja i pozycjonowanie: Trzeci filar Zxd-440 automatyczna linia produkcyjna do układania rdzeni transformatora w linii to inteligentna warstwa integracji danych, która przekształca linię układania z samodzielnej maszyny w węzeł w ramach cyfrowego ekosystemu produkcyjnego fabryki. Natomiast układanie w trybie offline działa jak izolowana stacja robocza z minimalnym sprzężeniem cyfrowym.

Podstawowe funkcje i cechy techniczne: System ten zbiera dane w czasie rzeczywistym z czujników ścinania, serwomechanizmów układania, jednostek kontroli szczelin i kamer inspekcji wizyjnej. Agreguje kluczowe wskaźniki wydajności (KPI), takie jak ogólna efektywność sprzętu (OEE), wydajność układania, średni czas między asystami (MTBA) i przewidywanie strat w rdzeniu na podstawie zmierzonych luk. System współpracuje również z systemami zarządzania magazynem, aby automatycznie zamawiać kręgi stali na podstawie zużytego tonażu.

Typowe zastosowania: Ta inteligentna linia jest wdrażana w inteligentnych fabrykach ubiegających się o certyfikację Przemysłu 4.0, a także w obiektach obsługujących wiele produktów, w których częstotliwość zmian jest wysoka. Umożliwia konserwację predykcyjną poprzez śledzenie prądów i wzorców wibracji serwomotorów, ostrzegając operatorów przed wystąpieniem nieplanowanych przestojów.

Różnica od układania offline: Systemy offline generują niewiele danych cyfrowych lub nie generują ich wcale; kontrole jakości są często przeprowadzane po zakończeniu układania, co prowadzi do opóźnionego wykrycia problemów. The inteligentny system liniowy jednak zapewnia kontrola jakości w obiegu zamkniętym — w przypadku wykrycia odchylenia linia może się zatrzymać i automatycznie skorygować lub oznaczyć rdzeń do przeróbki, zanim opuści stację. Możliwość ta jest szczególnie cenna w zastosowaniach wymagających wysokiej niezawodności, takich jak transformatory morskie i jednostki podwyższające turbiny wiatrowe.

Jiangsu Jingtianxia Electric Technology Co., Ltd. wbudowała tę inteligencję w każde urządzenie rozwiązanie do układania w linii zxd-440 dostarczane od 2024 r., wykorzystując własny zespół programistów do dostosowywania pulpitów nawigacyjnych dla systemu planowania zasobów przedsiębiorstwa (ERP) każdego klienta. Zintegrowane podejście firmy – pokrycie rdzenie transformatorowe, inteligentne urządzenia do układania rdzeni, maszyny do poprzecznego cięcia rdzeni, inteligentne magazynowanie i zautomatyzowana logistyka —zapewnia, że zintegrowana z danymi linia układająca bezproblemowo komunikuje się z urządzeniami poprzedzającymi i końcowymi.

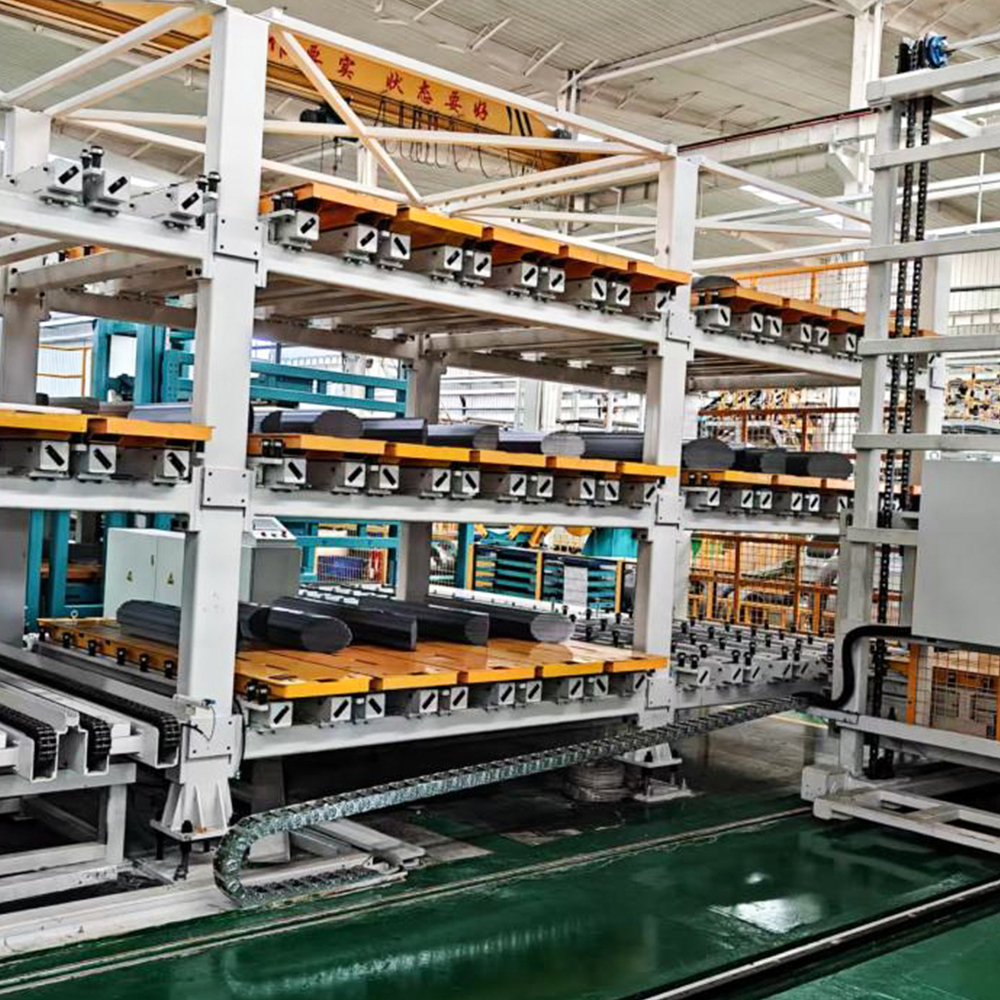

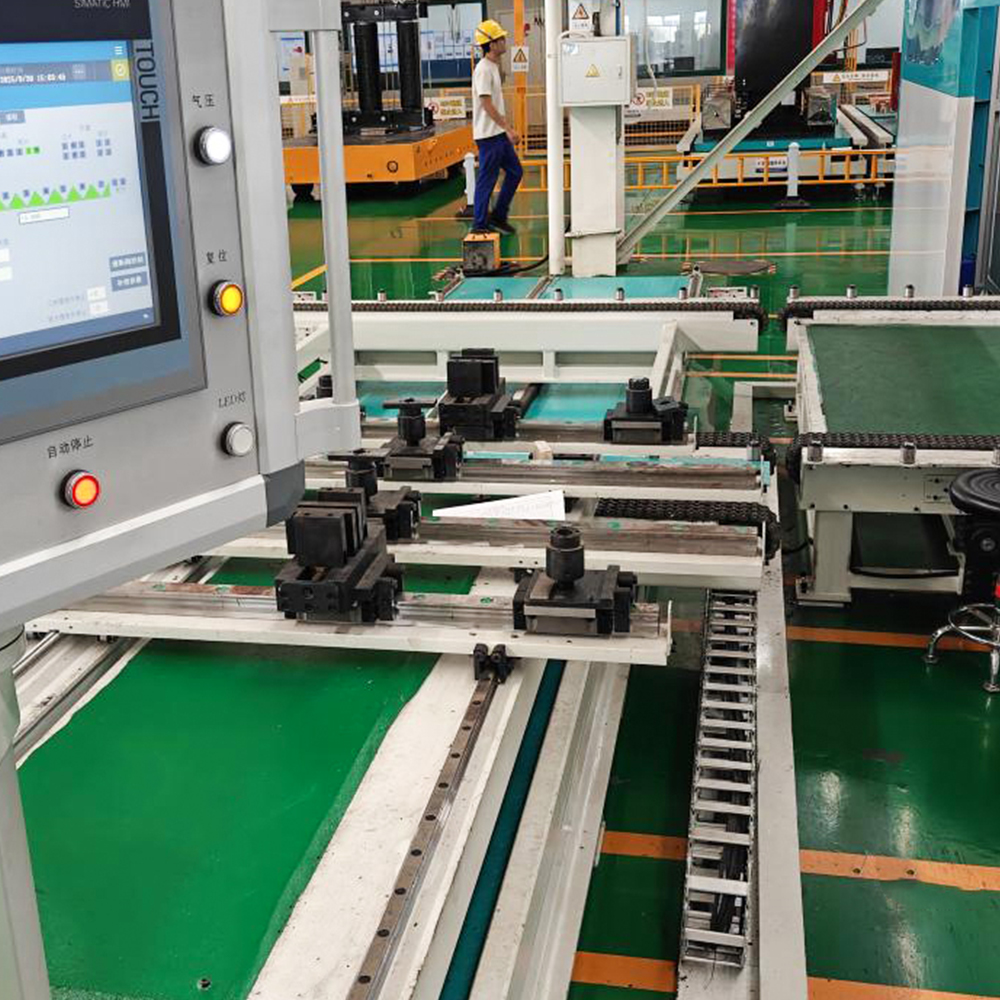

1. Śledzenie OEE w czasie rzeczywistym – przestoje, utrata prędkości i utrata jakości są wyświetlane na HMI.
2. Przewidujące alerty diagnostyczne – w oparciu o modele termiczne i wibracyjne.
3. Zarządzanie recepturami – przechowuje do 1000 projektów rdzeni ze wszystkimi parametrami układania.
4. Automatyczne raportowanie partii – Eksport plików PDF/CSV na potrzeby ścieżek audytu jakości.
5. Możliwość zdalnej aktualizacji oprogramowania sprzętowego – umożliwia ciągłe doskonalenie bez konieczności wizyt na miejscu.

Porównanie na poziomie systemu: układanie w linii i w trybie offline

Często zadawane pytania

P1: Jaka jest główna przewaga operacyjna systemu układania w linii zxd-440 w porównaniu z metodami offline?

Podstawową zaletą jest jednoczesne cięcie i układanie w stosy , co eliminuje tradycyjne etapy podnoszenia po ścinaniu i ręcznego układania. Skraca to czas cyklu o ponad 40%, minimalizuje uszkodzenia krawędzi spowodowane manipulacją i zapewnia, że ​​każdy laminat jest ułożony dokładnie w takiej orientacji, w jakiej opuszcza miejsce ścinania, co skutkuje lepszą kontrolą szczeliny i niższymi stratami w rdzeniu.

P2: Czym precyzyjna jednostka kontroli szczeliny w ZXD-440 różni się od regulacji szczeliny offline?

Zxd-440 wykorzystuje laserowe czujniki triangulacyjne do pomiaru odstępów w pięciu punktach na cykl i natychmiast wprowadza korekcję serwomechanizmu w pętli zamkniętej. Regulacja offline opiera się na ręcznych szczelinomierzach i korektach dopiero po pełnym złożeniu, który nie może dynamicznie kompensować zmian podczas układania. Jednostka in-line osiąga tolerancję ±0,02 mm przy pełnej identyfikowalności.

P3: Czy zxd-440 może obsługiwać różne rozmiary rdzeni i materiały bez długich przezbrojeń?

Tak. Dzięki oprogramowaniu do zarządzania recepturami, Zxd-440 automatyczna linia produkcyjna do układania rdzeni transformatora w linii przechowuje do 1000 podstawowych projektów. Zmiana szerokości (40–400 mm) na grubość (0,18–0,35 mm) zajmuje 2–5 minut w porównaniu do 20–45 minut w przypadku systemów offline, które wymagają fizycznej zmiany przyrządu i przeszkolenia operatora.

P4: Jaką rolę odgrywa Jiangsu Jingtianxia Electric Technology Co., Ltd. we wspieraniu tej technologii układania w linii?

Jiangsu Jingtianxia Electric Technology Co., Ltd. zapewnia kompleksową integrację — począwszy od linia układania w linii i maszyny do cięcia poprzecznego po inteligentne magazynowanie i logistykę. Zatrudniając ponad 46 specjalistów technicznych, firma oferuje dostosowane do indywidualnych potrzeb pulpity nawigacyjne oprogramowania, ramy konserwacji predykcyjnej i globalne wsparcie w terenie, dzięki czemu każda instalacja ZXD-440 jest zgodna z istniejącym ekosystemem produkcyjnym klienta.
