Do czego służy maszyna do cięcia poprzecznego rdzenia w przemyśle transformatorowym?

W nowoczesnym ekosystemie produkcji transformatorów precyzja i wydajność to nie tylko cele operacyjne, ale podstawowe wymagania dotyczące niezawodności produktu i kontroli kosztów. W sercu tego precyzyjnego środowiska leży maszyny do cięcia poprzecznego rdzenia , kategoria specjalistycznego sprzętu przeznaczonego do obróbki blach ze stali krzemowej na dokładne wymiary wymagane do laminowania rdzenia transformatora. W odróżnieniu od uniwersalnych linii do cięcia lub cięcia wzdłużnego, maszyny te zaprojektowano tak, aby radziły sobie z unikalnymi właściwościami fizycznymi stali elektrotechnicznych o zorientowanym ziarnie, zapewniając minimalne powstawanie zadziorów, dokładne cięcia pod kątem i stałe współczynniki układania. W tym artykule przedstawiono kompleksowe badanie techniczne tego, jak to zrobić maszyny do cięcia poprzecznego rdzenia funkcji w branży transformatorów, ich podstawowych klasyfikacji oraz krytycznej roli, jaką odgrywają w nowoczesnych, inteligentnych procesach produkcyjnych.

Rdzeń transformatora, zwykle zbudowany z ułożonych warstw cienkiej stali krzemowej, określa sprawność magnetyczną jednostki, straty bez obciążenia i ogólną wydajność cieplną. Wszelkie odchylenia w długości, prostopadłości cięcia lub jakości krawędzi bezpośrednio przekładają się na zwiększone straty prądów wirowych lub słyszalny hałas. Dlatego maszyny do cięcia poprzecznego rdzenia nie są to samodzielne nożyce, ale zintegrowane systemy zawierające mechanizmy podające, zespoły prostujące, precyzyjne enkodery pomiarowe i szybkie stacje wykrawania lub nacinania. Aby docenić ich pełną użyteczność, należy przyjrzeć się trzem głównym kategoriom produktów, które dominują na obecnym rynku: modułowe linie cięcia o dużej prędkości , precyzyjne nożyce poprzeczne CNC , i zintegrowane systemy układania i cięcia . Każda kategoria dotyczy odrębnej skali produkcji, gatunków materiałów i wymagań w zakresie automatyzacji, oferując producentom dostosowane podejście do produkcji rdzeni.

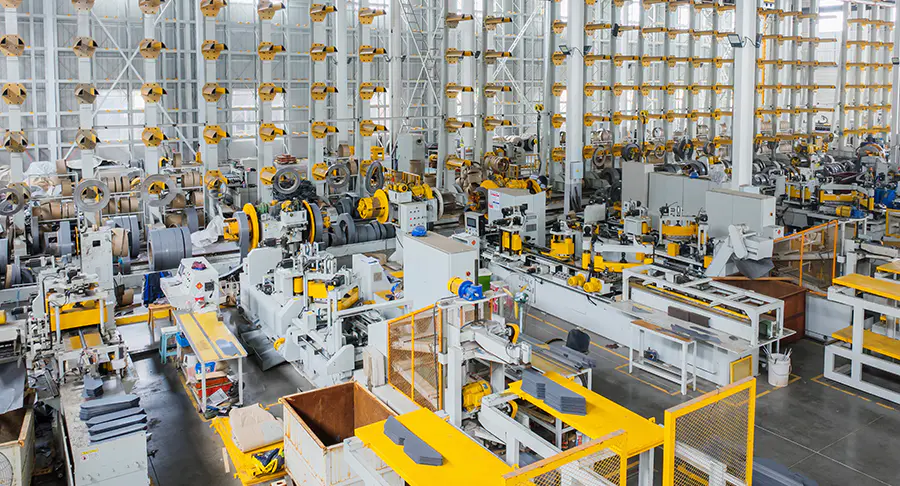

1. Szybkie modułowe linie do cięcia

Pierwsza główna klasyfikacja obejmuje modułowe linie cięcia o dużej prędkości , które są przeznaczone do ciągłej pracy z dużą przepustowością, typowej dla dużych producentów transformatorów. Te maszyny do cięcia poprzecznego rdzenia działają przy prędkościach linii przekraczających 120 metrów na minutę, wykorzystując rolki podające napędzane serwo i algorytmy kompensacji długości w czasie rzeczywistym. Cechą charakterystyczną tej kategorii jest jej modułowa architektura – linię można rozbudować o dodatkowe jednostki wykrawające, stacje wycinające w kształcie litery V, a nawet automatyczne przenośniki układające bez wymiany ramy podstawowej. Dla producentów produkujących transformatory dystrybucyjne w dużych ilościach ta modułowość zapewnia jasną ścieżkę zwiększenia wydajności przy jednoczesnej ochronie początkowej inwestycji kapitałowej.

Funkcjonalnie, szybka linia modułowa zaczyna się od rozwijarki, która obsługuje kręgi o masie do 25 ton, po której następuje precyzyjna prostownica, która usuwa zestaw kręgów. Stacja cięcia wykorzystuje nożyce obrotowe lub ostrze gilotynowe napędzane silnikiem prądu przemiennego o wysokim momencie obrotowym, uzyskując długości cięcia z tolerancją ±0,05 mm. Zaawansowane modele integrują optyczne wykrywanie krawędzi, aby kompensować przemieszczanie się materiału, zapewniając, że cięcie poprzeczne pozostaje idealnie prostopadłe do kierunku walcowania. Ta kategoria specjalizuje się w przetwarzaniu standardowych stali krzemowych klasy M4 i M5, powszechnie stosowanych w transformatorach zanurzonych w oleju o mocy do 10 MVA. Podstawowym wyróżnikiem jest zdolność do utrzymania stałej jakości przy dużych prędkościach, przy jednoczesnej obsłudze szybkiej zmiany pomiędzy różnymi konstrukcjami rdzenia, zwykle w ciągu 15 minut.

Jiangsu Jingtianxia Electric Technology Co., Ltd. opracowała zastrzeżoną, szybką linię modułową, która obejmuje monitorowanie grubości w czasie rzeczywistym i adaptacyjną regulację luzu ostrza, rozwiązując jedno z najbardziej utrzymujących się wyzwań w szybkim cięciu – wzrost zadziorów w długich seriach produkcyjnych. Zatrudniając ponad 46 wewnętrznych specjalistów technicznych, firma udoskonaliła algorytmy kontroli posuwu, aby zmniejszyć odchylenie długości o 40% w porównaniu z systemami konwencjonalnymi. Rozwiązanie to jest szczególnie cenione przez klientów produkujących rdzenie ze stopów amorficznych, gdzie nawet drobne niedoskonałości krawędzi mogą powodować znaczne trudności montażowe.

• Maksymalna prędkość cięcia: 150 m/min z aktywnym tłumieniem drgań.
• Zintegrowana wydajność wykrawania: do 4 nacięć na cykl z programowaną głębokością.
• Automatyczne zbieranie złomu i przycinanie krawędzi w celu zapewnienia ciągłej pracy.
• Zdalny interfejs diagnostyczny kompatybilny z fabrycznymi systemami MES.

W porównaniu z innymi kategoriami, szybka linia modułowa oferuje najniższy koszt jednostkowy w przypadku długich serii produkcyjnych, ale wymaga większej powierzchni i bardziej wyrafinowanego szkolenia operatorów. Jest to preferowany wybór w przypadku dedykowanych zakładów transformatorowych ze stabilnym portfolio produktów.

2. Precyzyjne nożyce poprzeczne CNC

Druga kategoria obejmuje precyzyjne nożyce poprzeczne CNC , które przedkładają dokładność i elastyczność nad surową przepustowość. Te maszyny do cięcia poprzecznego rdzenia są zwykle używane w warsztatach lub przy opracowywaniu prototypów, gdzie długości cięć często się zmieniają, a gatunki materiałów wahają się od standardowej stali krzemowej po ultracienkie stopy o wysokiej przepuszczalności. W przeciwieństwie do linii modułowych, nożyce precyzyjne mają sztywną konstrukcję w kształcie litery C i hydromechaniczny system uruchamiania ostrza, który zapewnia czyste, prostopadłe cięcie przy minimalnym ugięciu ostrza, osiągając tolerancje tak wąskie jak ±0,02 mm na szerokości 1000 mm.

Proces operacyjny nożyc precyzyjnych obejmuje podajnik rolkowy napędzany serwomechanizmem z enkoderami absolutnymi, programowalny zderzak tylny do ustawiania długości oraz cyfrowy panel sterowania, który przechowuje do 500 programów cięcia. Wyróżniającą cechą techniczną jest adaptacyjne cięcie w locie możliwości, w których ścinanie inicjuje cięcie, gdy materiał jest jeszcze w ruchu, co skraca czas cyklu bez utraty dokładności. To sprawia, że ​​ta kategoria jest idealna do produkcji rdzeni schodkowych i połączeń przeplatanych, gdzie każda laminacja wymaga nieco innych wymiarów, aby osiągnąć optymalny rozkład strumienia magnetycznego. Maszyny obsługują również cięcia ukośne do 45 stopni, rozszerzając ich zastosowanie na transformatory z rdzeniem uzwojonym.

Typowe scenariusze zastosowań obejmują warsztaty naprawcze i konserwacyjne, laboratoria badawcze oraz producentów małych partii specjalistycznych transformatorów do zastosowań kolejowych i morskich. Zaletą tego rozwiązania jest możliwość obróbki delikatnych materiałów — takich jak stal wysokoindukcyjna o grubości 0,18 mm — bez powodowania pęknięć krawędzi lub rozwarstwień, co często jest problemem w przypadku nożyc obrotowych o dużej prędkości. Co więcej, interfejs CNC umożliwia bezproblemową integrację z systemami CAD, umożliwiając bezpośredni import wzorów cięcia z podstawowego oprogramowania projektowego.

Jiangsu Jingtianxia Electric Technology Co., Ltd. oferuje wariant z precyzyjnym ścinaniem, wyposażony w laserowy moduł kontroli krawędzi, który odrzuca każdy arkusz z mikrozadziorami przekraczającymi 0,03 mm, zapewniając, że do stacji układania trafiają wyłącznie laminaty wolne od wad. Możliwość ta pokrywa się z szerszym portfolio firmy, które obejmuje inteligentne urządzenia do składowania i zautomatyzowane magazynowanie, tworząc system zapewnienia jakości w zamkniętej pętli. Kategoria precyzyjnego ścinania, choć jest wolniejsza niż linie modułowe, zapewnia doskonałe wykończenie powierzchni i często jest wdrażana jako maszyna uzupełniająca w przypadku zamówień o dużym zróżnicowaniu i małych nakładach.

1. Ustaw docelową długość cięcia i kąt ukosu za pomocą ekranu dotykowego HMI.
2. Załaduj cewkę i rozpocznij automatyczny cykl prostowania.
3. Wykonaj próbne cięcie i sprawdź wymiary za pomocą zintegrowanego komparatora optycznego.
4. Rozpocznij produkcję; system automatycznie dostosowuje kompensację posuwu na podstawie informacji zwrotnej z enkodera w czasie rzeczywistym.

Pod względem stosunku kosztów do korzyści precyzyjne nożyce CNC wymagają wyższej inwestycji początkowej na jednostkę wydajności, ale oferują niezrównaną elastyczność, co czyni je niezbędnymi dla producentów transformatorów, którzy spełniają różnorodne wymagania klientów.

3. Zintegrowane systemy układania i cięcia

Trzecią i najbardziej zaawansowaną technologicznie kategorią są zintegrowany system układania i cięcia , który łączy cięcie poprzeczne z robotycznym układaniem w jeden ciągły proces. Te maszyny do cięcia poprzecznego rdzenia to nie tylko narzędzia skrawające, ale kompletne gniazda robocze, które przekształcają kręgi w gotowe do montażu pakiety rdzeni. System składa się z poprzedzającego modułu tnącego — zazwyczaj precyzyjnego nożyca lub szybkoobrotowego noża obrotowego — po którym następuje przenośnik dostarczający wycięte laminaty do wieloosiowego robota bramowego lub jednostki typu pick-and-place typu delta. Robot układa każdą laminację we wcześniej określonej kolejności układania, stosując w razie potrzeby nacisk kleju lub blokowania.

Podstawową innowacją techniczną jest kontrola rejestracji w czasie rzeczywistym , gdzie moduł tnący i robot układający mają wspólny układ współrzędnych uzyskany z czujników krawędziowych i kamer wizyjnych. Zapewnia to, że każda warstwa jest ułożona z dokładnością kątową lepszą niż 0,01°, co ma kluczowe znaczenie dla zmniejszenia strat w rdzeniu w transformatorach o wysokiej wydajności (IE4 i nowsze). System zawiera również zintegrowaną stację ważącą, która oblicza współczynnik układania na warstwę, zapewniając natychmiastową informację zwrotną dotyczącą regulacji procesu. Kategoria ta jest stosowana głównie w przypadku dużych transformatorów mocy (powyżej 50 MVA) oraz transformatorów trakcyjnych, gdzie masa i symetria rdzenia bezpośrednio wpływają na parametry dynamiczne.

W porównaniu z samodzielnym cięciem i ręcznym układaniem, zintegrowany system zmniejsza zależność pracy nawet o 70% i eliminuje uszkodzenia spowodowane manipulacją, co jest szczególnie korzystne w przypadku materiałów o cienkiej grubości (0,15 mm). Jednak złożoność systemu wymaga zaawansowanego oprogramowania do generowania wzorców, sekwencjonowania warstw i unikania kolizji. Wymaga również wyższego poziomu konserwacji predykcyjnej ze względu na zsynchronizowane działanie podsystemów mechanicznych, pneumatycznych i wizyjnych.

Jiangsu Jingtianxia Electric Technology Co., Ltd. wdrożyła swoje zintegrowane systemy układania i cięcia w kilku fabrykach transformatorów poziomu 1 w całej Azji, osiągając udokumentowane skrócenie czasu cyklu montażu rdzenia o 25%. Opatentowane przez firmę algorytmy układania, opracowane przez zespół 46 profesjonalnych talentów technicznych, uwzględniają wypaczenia i zmiany grubości materiału, dynamicznie dostosowując siłę podnoszenia robota i kąt umieszczenia. Rozwiązanie to stanowi część kompleksowego inteligentnego portfolio firmy, które obejmuje również zautomatyzowane linie logistyczne i systemy magazynowe, co podkreśla jej zaangażowanie w kompleksowe rozwiązania cyfrowej produkcji dla energetyki.

Dzięki tym ramom trzech kategorii staje się oczywiste, że wybór odpowiedniego maszyny do cięcia poprzecznego rdzenia zależy od zrównoważenia wielkości produkcji, różnorodności materiałów i poziomu integracji z dalszym montażem. Jiangsu Jingtianxia Electric Technology Co., Ltd. wychodzi naprzeciw tej różnorodności, oferując wszystkie trzy konfiguracje, wspierane przez solidną sieć obsługi posprzedażnej i doradztwo w zakresie optymalizacji procesów. Głębokie zrozumienie fizyki rdzenia w połączeniu z własną produkcją kluczowych komponentów mechanicznych umożliwia dostosowanie parametrów każdej maszyny do konkretnego gatunku stali magnetycznej i geometrii rdzenia wymaganej przez klienta. Niezależnie od tego, czy priorytetem jest maksymalna przepustowość, najwyższa precyzja czy pełna automatyzacja, nowoczesny przemysł transformatorów opiera się na tych wyspecjalizowanych systemach cięcia, aby utrzymać konkurencyjność na globalnym rynku, który jest coraz bardziej zorientowany na wydajność.

Często zadawane pytania

P1: Jaka jest podstawowa różnica między szybką linią modułową a precyzyjnymi nożycami CNC?

W tej szybkiej linii modułowej priorytetem jest wydajność i jest ona przeznaczona do ciągłej, wielkoseryjnej produkcji standardowych warstw rdzenia, zwykle osiągającej prędkości powyżej 120 m/min z umiarkowaną tolerancją (± 0,05 mm). Natomiast precyzyjne nożyce CNC skupiają się na dokładności i elastyczności, zapewniając węższe tolerancje (± 0,02 mm) i krótsze czasy przezbrajania, dzięki czemu nadają się do zadań obejmujących różne materiały i krótkich serii. Linia modułowa jest bardziej opłacalna w przypadku produkcji masowej, podczas gdy nożyce zapewniają doskonałą jakość krawędzi w przypadku wymagających projektów magnetycznych.

P2: W jaki sposób zintegrowane systemy układania i cięcia poprawiają jakość rdzenia w porównaniu z oddzielnymi procesami?

Zintegrowane systemy eliminują ręczną obsługę pomiędzy cięciem a układaniem w stosy, zmniejszając ryzyko uszkodzenia krawędzi, nieprawidłowego ustawienia i zanieczyszczenia. Umożliwiają także informację zwrotną dotyczącą rejestracji w czasie rzeczywistym, zapewniając, że każda laminacja zostanie umieszczona z precyzją kątową lepszą niż 0,01°. To bezpośrednio zmniejsza straty w rdzeniu i poprawia wydajność transformatora. Co więcej, system automatycznie odrzuca laminaty przekraczające tolerancję, zapobiegając przedostawaniu się wadliwych warstw do pakietu rdzeni.

P3: Jaki typ maszyny do cięcia poprzecznego rdzenia w czym specjalizuje się Jiangsu Jingtianxia Electric Technology Co., Ltd.?

Jiangsu Jingtianxia Electric Technology Co., Ltd. produkuje i integruje wszystkie trzy główne kategorie – szybkie linie modułowe, precyzyjne nożyce CNC i zintegrowane systemy układania. Firma dostarcza również niestandardowe rozwiązania w zakresie amorficznych i nanokrystalicznych materiałów rdzeniowych. Zatrudniając ponad 46 ekspertów technicznych, firma koncentruje się na inteligentnych algorytmach sterowania i funkcjach konserwacji predykcyjnej, oferując kompletny pakiet, od pojedynczych maszyn po w pełni zautomatyzowane warsztaty produkujące rdzenie.

P4: Czy precyzyjne nożyce CNC mogą obsługiwać cięcia ukośne rdzeni transformatorów schodkowych?

Tak, większość precyzyjnych nożyc CNC jest wyposażona w programowalną możliwość cięcia ukośnego, umożliwiającą wykonywanie kątów od 0° do 45° z dużą powtarzalnością. Ta cecha jest niezbędna do wykonywania połączeń schodkowych i przeplatanych, które minimalizują wycieki strumienia i redukują hałas w dużych transformatorach mocy. Sztywna rama nożyc i tylny zderzak sterowany serwomechanizmem zapewniają, że zarówno długość, jak i kąt pozostają w określonych granicach tolerancji przez tysiące cykli.
