Producent linii do cięcia blach krzemowych na wymiar

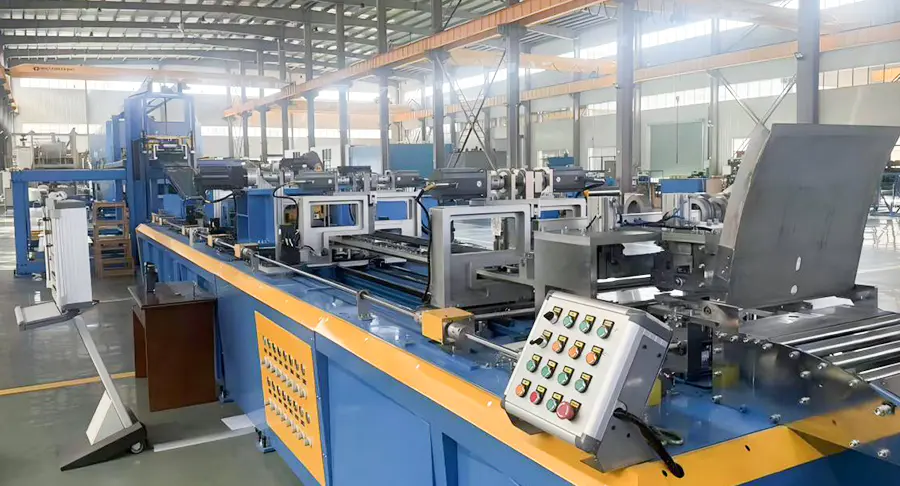

Co to jest linia do cięcia na wymiar ze stali krzemowej i jak działa?

W nowoczesnym przemyśle produkującym sprzęt elektryczny precyzja i wydajność są najważniejsze. W sercu produkcji transformatorów i silników leży kluczowy element wyposażenia: Linie do cięcia na wymiar ze stali krzemowej . Ale czym właściwie jest ten system i dlaczego jest tak niezbędny? A Linia do cięcia na wymiar ze stali krzemowej to wysoce zautomatyzowany system produkcyjny przeznaczony do przetwarzania dużych zwojów stali — w szczególności stali krzemowej o ziarnie i nieziarnistości — na płaskie arkusze o precyzyjnych, określonych z góry długościach. Proces ten polega na rozwijaniu stali, wyrównywaniu jej w celu usunięcia wszelkich krzywizn lub naprężeń wewnętrznych, dokładnym zmierzeniu wymaganej długości, czystym przycięciu i na koniec ułożeniu gotowych arkuszy w stosy w celu dalszej obróbki w rdzenie transformatorów lub laminaty silników.

Podstawową wartością Linia do cięcia na wymiar ze stali krzemowejs polega na ich zdolności do przekształcania surowych, nieporęcznych cewek w bardzo precyzyjne komponenty. W odróżnieniu od uniwersalnych linii do cięcia na wymiar, te przeznaczone do stali krzemowej muszą uwzględniać unikalne właściwości magnetyczne materiału i jego stosunkowo cienką grubość, zwykle w zakresie od 0,23 mm do 0,5 mm dla gatunków o wysokiej przenikalności. Sprzęt ten ma podstawowe znaczenie dla producentów, których celem jest produkcja transformatorów o wysokiej wydajności, ponieważ nawet najmniejsze odchylenia w długości arkusza lub wysokości zadziorów mogą znacząco wpłynąć na wydajność magnetyczną i straty energii w końcowym rdzeniu. Firmy takie jak Jiangsu Jingtianxia Electric Technology Co., Ltd. zbudowali swoją wiedzę w oparciu o dostarczanie tych wyrafinowanych rozwiązań, zapewniając spełnienie specyficznych wymagań przetwarzania stali krzemowej z doskonałością inżynieryjną.

Podstawowe komponenty i operacyjny przepływ pracy

Aby zrozumieć, jak A Linia do cięcia na wymiar ze stali krzemowej funkcji, konieczne jest zbadanie jego kolejnych modułów. Typowa linia przebiega logicznie od surowca do gotowego produktu:

1. Rozwijanie i podawanie: Proces rozpoczyna się od załadowania ciężkiej cewki ze stali krzemowej na rozwijarkę. Jednostka ta podtrzymuje cewkę i podaje taśmę do linii z kontrolowaną prędkością.
2. Poziomowanie i prostowanie: Pasek przechodzi przez precyzyjną prostownicę wyposażoną w wiele rolek. Ten krok ma kluczowe znaczenie dla wyeliminowania zestawu zwojów (pamięci krzywizny zwoju) i zapewnienia idealnie płaskiego arkusza, co jest niezbędne do dokładnego cięcia i układania w stosy.
3. Pomiar i ścinanie: Spłaszczony pasek przesuwa się do jednostki pomiarowej, zazwyczaj systemu podawania napędzanego serwomechanizmem prądu przemiennego, który zapewnia precyzyjny pomiar długości. Po osiągnięciu wymaganej długości, szybkotnące nożyce (często nożyce wahadłowe do produkcji laminowania transformatorów) dokładnie przecinają taśmę.
4. Układanie i pakowanie: Pocięte arkusze transportowane są przenośnikiem do jednostki układającej. Może to być układarka magnetyczna lub pneumatyczna, która automatycznie wyrównuje i układa arkusze w zgrabne wiązki, co ułatwia obsługę i dalsze przetwarzanie.

Klasyfikacja i linie specyficzne dla aplikacji

Termin Linia do cięcia na wymiar ze stali krzemowejs obejmuje różnorodne systemy, każdy dostosowany do konkretnych zastosowań i właściwości materiału. Podstawowa klasyfikacja opiera się na rodzaju przetwarzanej stali krzemowej: zorientowana na ziarno (CRGO) i nieziarnista (CRNO).

Linie do cięcia na wymiar ze stali krzemowej CRGO

Linie te są specjalnie zaprojektowane do obróbki stali krzemowej o ziarnie zorientowanym, która jest wykorzystywana prawie wyłącznie do produkcji rdzeni transformatorów mocy. Struktura ziaren materiału jest dostosowana tak, aby zminimalizować utratę rdzenia w określonym kierunku walcowania, co sprawia, że ​​precyzyjne cięcie i obsługa mają kluczowe znaczenie dla zachowania właściwości magnetycznych. Jiangsu Jingtianxia Electric Technology Co., Ltd. oferuje specjalistyczne rozwiązania w tej kategorii, integrujące funkcje inteligentnego układania w celu poprawy efektywności produkcji.

Najważniejsze cechy linii CRGO:

• Wysoka precyzja cięcia z typową tolerancją długości ±0,2 mm i wysokość zadziorów mniejsza niż 0,02 mm aby zapobiec zwarciom w laminatach.
• Integracja jednostek nacinających i wykrawających w kształcie litery V w celu wytwarzania złożonych kształtów rdzenia transformatora ze schodkiem.
• Niższe prędkości linii (zwykle do 180 m/min) w porównaniu z liniami ogólnego przeznaczenia, przedkładające dokładność nad przepustowość.
• Zaawansowane mechanizmy układania w stosy, aby zachować orientację i zapobiec uszkodzeniu delikatnych krawędzi.

Linie do cięcia na wymiar ze stali krzemowej CRNO

Niezorientowaną stal krzemową stosuje się w zastosowaniach, w których strumień magnetyczny przepływa w wielu kierunkach, na przykład w silnikach elektrycznych, generatorach i małych transformatorach. Przetwarzanie stali CRNO często wymaga obsługi nieco grubszych grubości i priorytetowego traktowania produkcji z dużą szybkością, aby sprostać wymaganiom przemysłu motoryzacyjnego na dużą skalę. Jiangsu Jingtianxia Electric Technology Co., Ltd. stosuje swoją solidną akumulację techniczną do projektowania linii, które równoważą prędkość z akceptowalną precyzją w mniej wymagających zastosowaniach elektrycznych.

Najważniejsze cechy linii CRNO:

• Często konfigurowane do wyższych prędkości linii, przekraczających 40 metrów na minutę, aby zwiększyć przepustowość.
• Możliwość obsługi szerszego zakresu grubości i szerokości, oferując większą elastyczność produkcji.
• Solidne systemy poziomujące do zarządzania potencjalnymi defektami kształtu powszechnymi w szerszym zakresie gatunków stali.

Linie do cięcia rdzeni transformatora (podtyp specjalistyczny)

Są to wysoce wyspecjalizowane ewolucje Linia do cięcia na wymiar ze stali krzemowejs , przeznaczone nie tylko do cięcia, ale także przetwarzania arkusza w określone kształty laminowania. Systemy te integrują w linii nożyce obrotowe, jednostki wykrawające i matryce wycinające w kształcie litery V. Integracja ta stanowi znaczącą wartość dodaną, ograniczając obsługę i konieczność stosowania wielu konfiguracji maszyn. Możliwość cięcia, dziurkowania i nacinania w jednej linii jest cechą charakterystyczną nowoczesnej wydajności produkcji, segmentu, w którym firmy lubią Jiangsu Jingtianxia Electric Technology Co., Ltd. Excel, wykorzystując swoją głęboką wiedzę techniczną do integracji sprzętu do układania rdzeni bezpośrednio z linią cięcia. Takie podejście jest podstawą kompleksowych rozwiązań wspierających, które dostarczają globalnym klientom z branży energetycznej.
