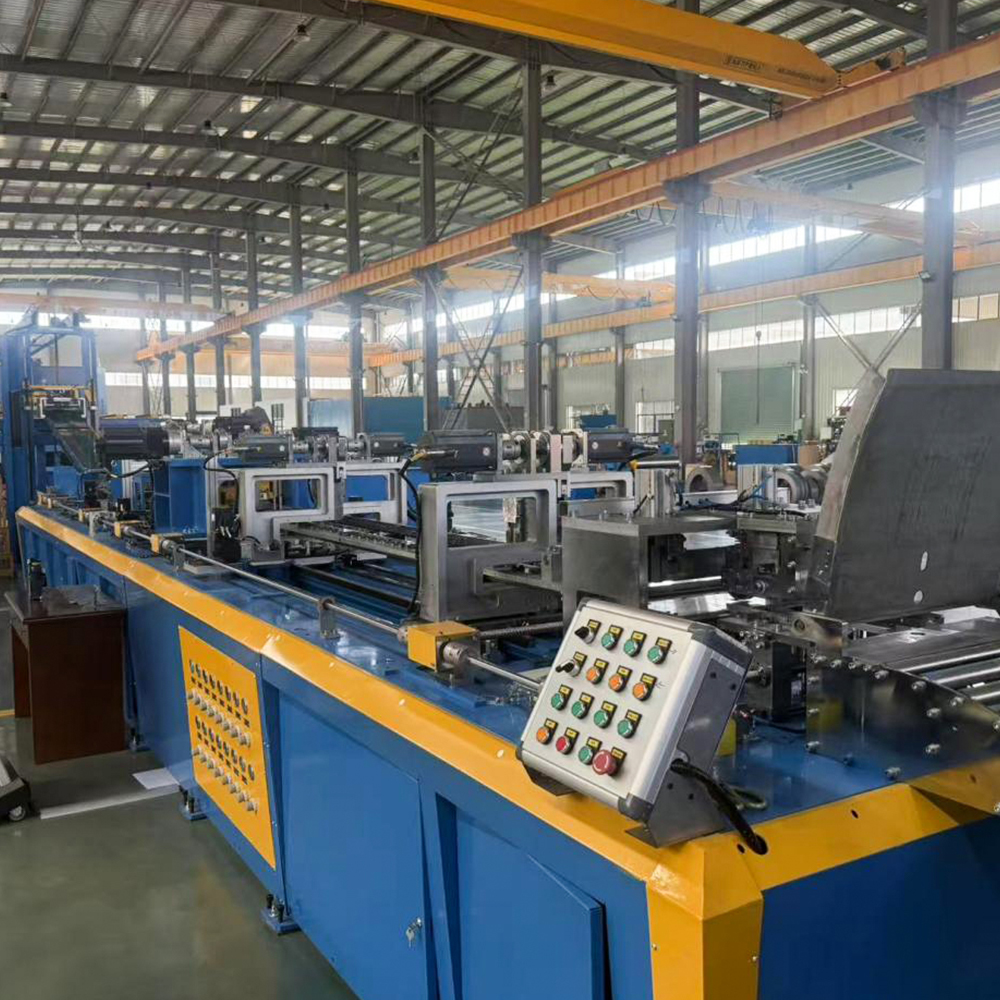

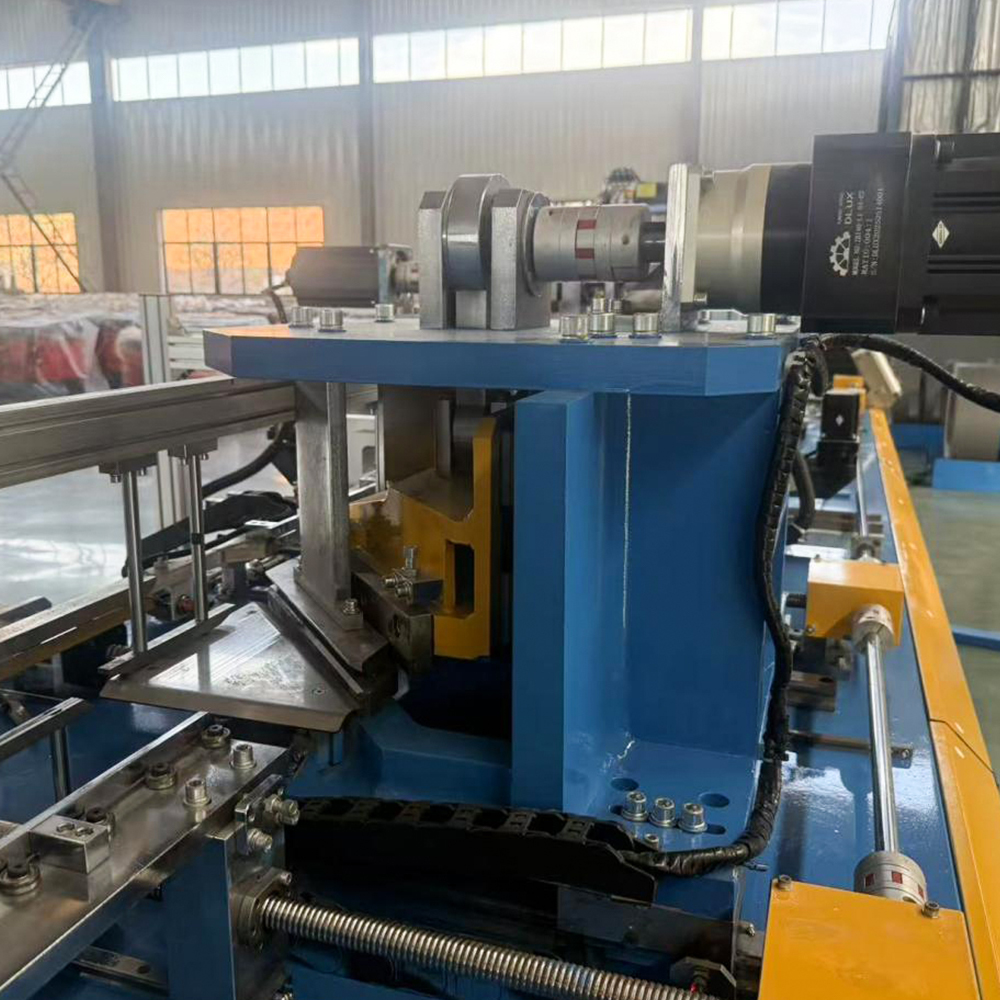

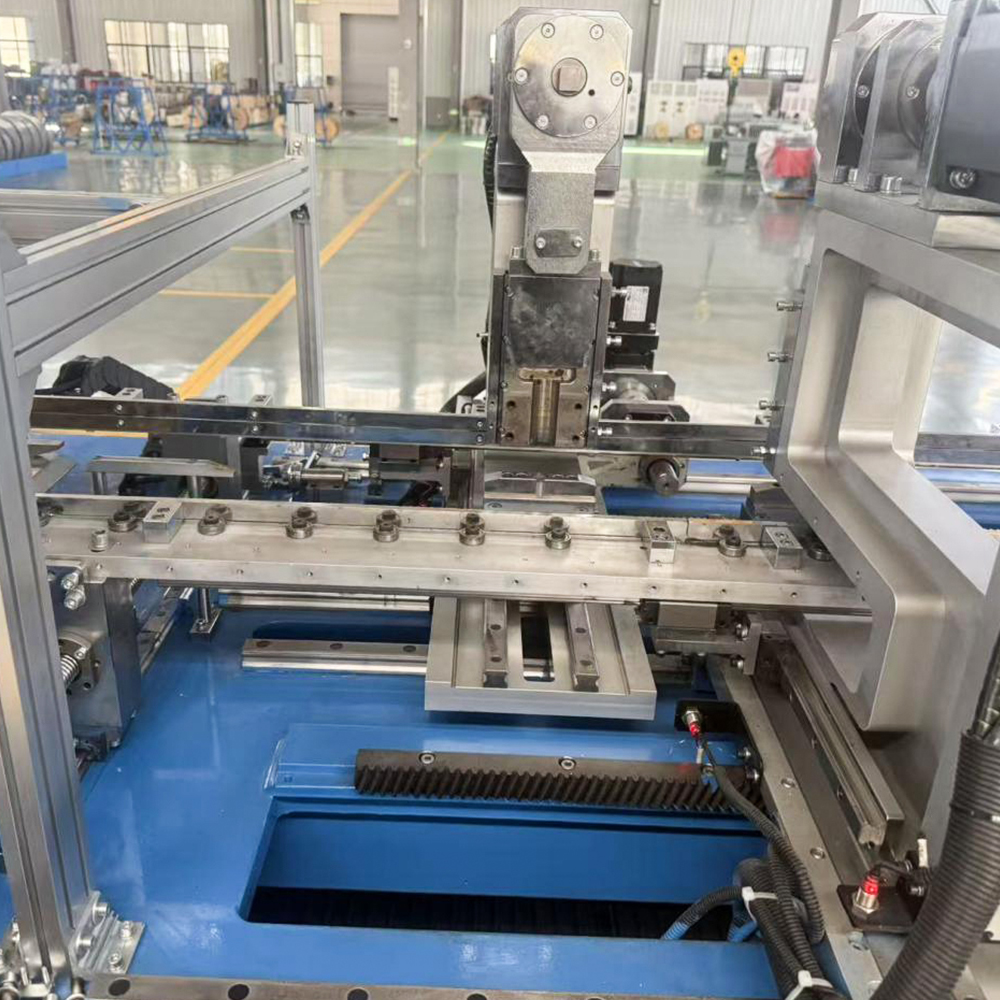

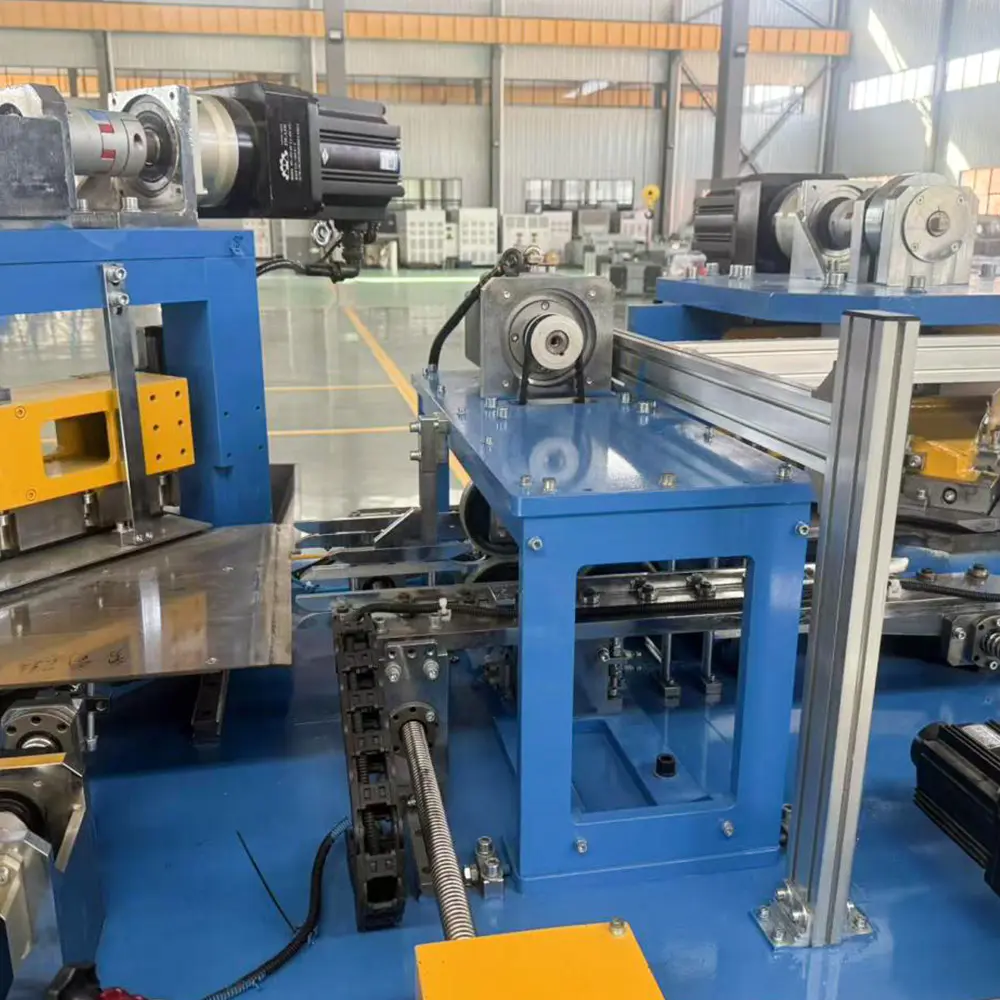

HJ-DZ-440 Linia do cięcia na wymiar ze stali krzemowej

Czym różni się linia do cięcia na wymiar HJ-DZ-440 od ​​linii do cięcia wzdłużnego do obróbki stali krzemowej?

W dziedzinie produkcji rdzeni transformatorów wybór odpowiedniego sprzętu do przetwarzania bezpośrednio determinuje jakość produktu, wykorzystanie materiału i wydajność produkcji. Chociaż oba Linie do cięcia na wymiar ze stali krzemowej i linie do cięcia wzdłużnego są wykorzystywane do obróbki stali krzemowej, a ich zasady działania, scenariusze zastosowań i produkty końcowe są zasadniczo różne. Ten artykuł dotyczy Linia do cięcia na wymiar ze stali krzemowej HJ-DZ-440 jako przykład dostarczenia szczegółowej analizy porównawczej tych dwóch metod przetwarzania, pomagając w podjęciu świadomej decyzji w oparciu o rzeczywiste potrzeby produkcyjne.

1. Definicja i pozycjonowanie rdzenia: cięcie a cięcie wzdłużne

A linia cięcia służy głównie do wzdłużnego cięcia szerokich zwojów stali krzemowej na wiele węższych zwojów. Gotowy produkt pozostaje w formie kręgów, a głównym celem jest zmiana szerokości materiału na potrzeby kolejnych procesów tłoczenia lub cięcia. Dla kontrastu, Linia do cięcia na wymiar ze stali krzemowej HJ-DZ-440 to precyzyjny system cięcia, który tnie zwoje na płaskie arkusze o określonej długości. Co ważniejsze, jest specjalnie zaprojektowany do układania warstw rdzeni transformatorów, integrowania podawania, dziurkowania, wycinania w kształcie litery V, cięcia pod kątem 45°/135° i inteligentnego zarządzania materiałami w jedną zautomatyzowaną jednostkę.

Zgodnie z definicją produktu z Jiangsu Jingtianxia Electric Technology Co., Ltd. , HJ-DZ-440 ma standardową konfigurację „2-ścinanie, 4-stemplowanie” (2 zespoły tnące, 2 zespoły dziurkujące w kształcie litery V i 2 zespoły dziurkujące), obsługującą poprzeczne i wzdłużne 3-stopniowe, 5-stopniowe i 7-stopniowe cięcie progresywne. Ten poziom integracji funkcjonalnej jest czymś innym niż konwencjonalny linia do cięcia stali krzemowej po prostu nie da się osiągnąć, ponieważ ten ostatni wykonuje jedynie cięcie wzdłużne, bez możliwości cięcia poprzecznego lub wykrawania.

2. Przebieg procesu i różnice funkcjonalne

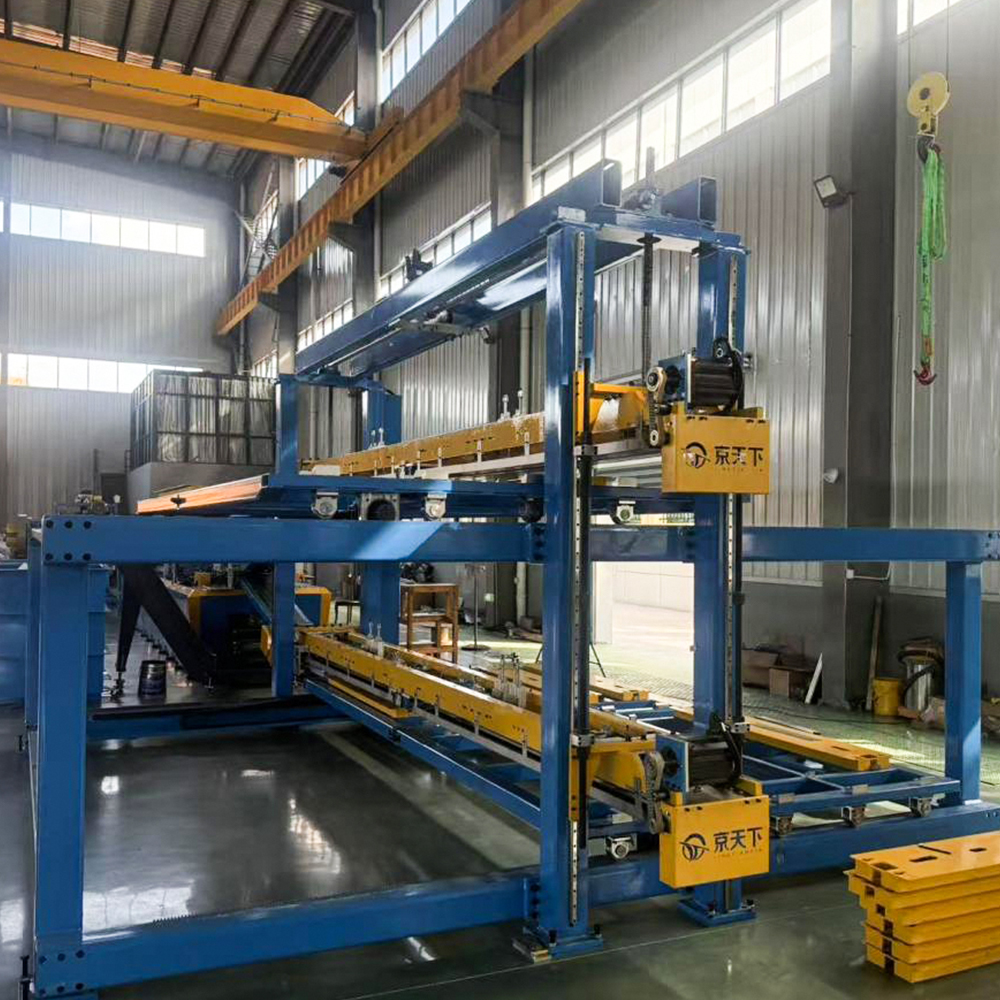

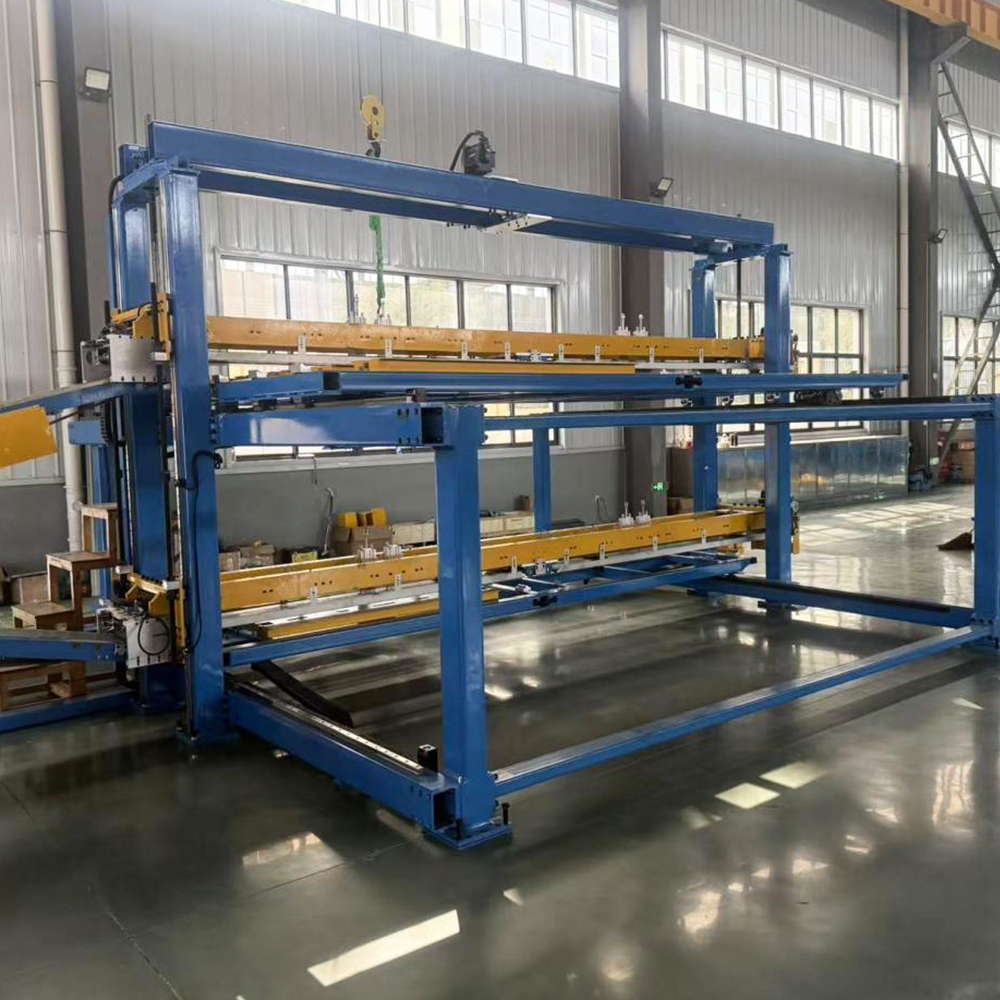

Przebieg procesu typowej linii do cięcia wzdłużnego obejmuje rozwijanie, poziomowanie, cięcie wzdłużne za pomocą noży okrągłych, kontrolę naprężenia i przewijanie. Cały proces jest ciągły, a końcowym produktem jest wiele wąskich cewek. The Linia do cięcia na wymiar ze stali krzemowej HJ-DZ-440 kieruje się jednak zupełnie inną logiką przetwarzania. Jego przebieg to: rozwijanie → poziomowanie → dziurkowanie → nacinanie w kształcie litery V → cięcie pod kątem 45°/135° → układanie arkuszy w stosy. Urządzenie przetwarza walcowane na zimno zwoje stali krzemowej o ziarnie zorientowanym na precyzyjnie ukształtowane laminaty, które spełniają rygorystyczne wymagania procesów układania rdzeni, zapewniając w pełni zautomatyzowaną produkcję od zwoju do gotowych arkuszy.

Kluczowe różnice funkcjonalne obejmują:

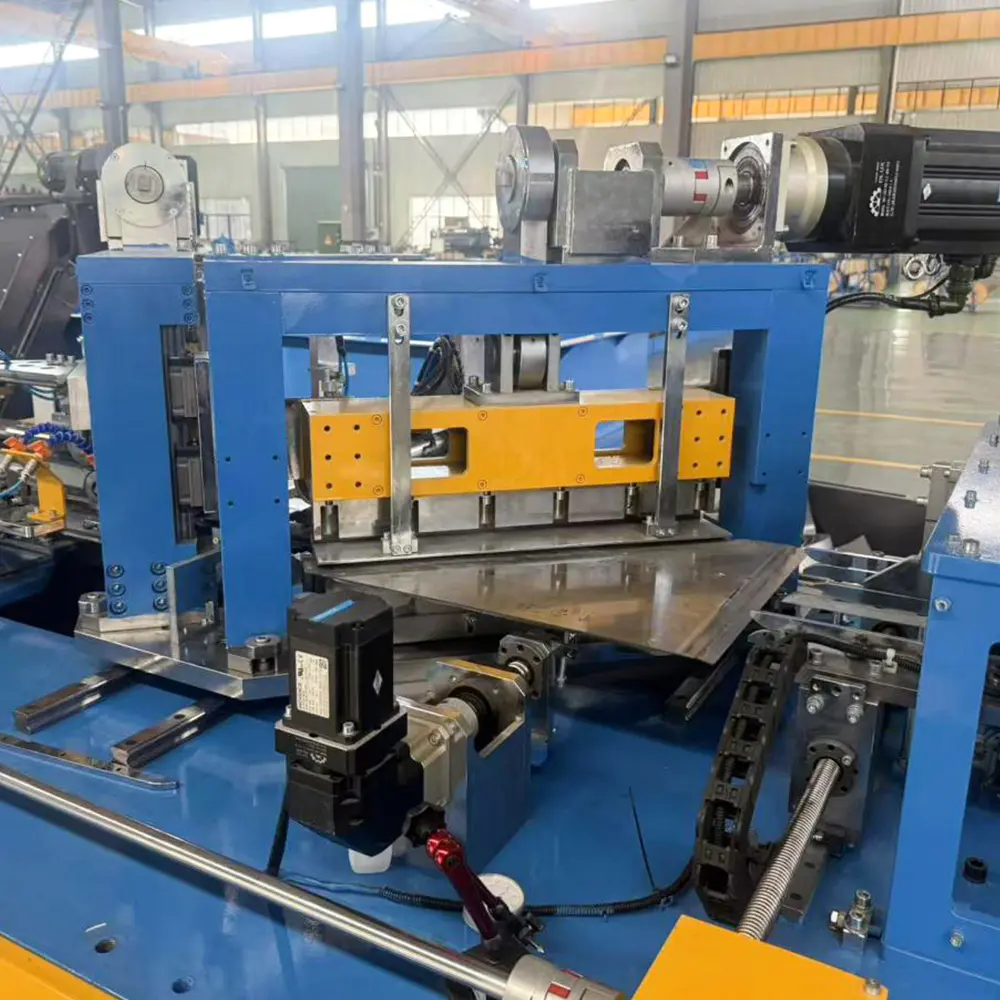

• Metoda ścinania: Linie do cięcia wzdłużnego wykorzystują obrotowe noże okrągłe do ciągłego cięcia wzdłużnego, natomiast HJ-DZ-440 wykorzystuje precyzyjne nożyce gilotynowe do cięcia poprzecznego na ustalonych długościach.
• Możliwość wykrawania: Linie cięcia nie mają funkcji wykrawania; the HJ-DZ-440 integruje jednostki do wycinania otworów i wycinania w kształcie litery V do montażu rdzenia transformatora.
• Cięcie pod kątem: HJ-DZ-440 obsługuje cięcie ukośne pod kątem 45° i 135°, co jest niezbędne przy produkcji rdzeni transformatorów z zakładką schodkową — jest to funkcja nieobecna w liniach do cięcia wzdłużnego.
• Formularz wyjściowy: Cewki wyjściowe linii cięcia; the Linia do cięcia na wymiar ze stali krzemowej wyprowadza ułożone w stos arkusze gotowe do montażu rdzenia.

3. Scenariusze zastosowań i typowi użytkownicy

Linie do cięcia wzdłużnego są szeroko stosowane w ogólnych gałęziach przemysłu obróbki metali, w tym w częściach samochodowych, obudowach urządzeń gospodarstwa domowego i ogólnych warsztatach tłoczenia. Użytkownicy ci zazwyczaj wymagają jedynie zmniejszenia szerokości i przewinięcia w kolejnych etapach przetwarzania. Dla kontrastu, Linia do cięcia na wymiar ze stali krzemowej HJ-DZ-440 jest specjalnie dostosowany do potrzeb branży transformatorów mocy, szczególnie do produkcji rdzeni transformatorów o wysokiej wydajności.

Jiangsu Jingtianxia Electric Technology Co., Ltd. wyposażył tę linię w system sterowania ruchem firmy Siemens i architekturę w pełni sterowaną serwomechanizmem, umożliwiając jej obsługę zarówno trybów produkcji ścinania offline, jak i bezpośredniego układania w linii. Typowe zastosowania obejmują:

1. Produkcja rdzeni transformatorowych schodkowych do transformatorów dużej mocy.
2. Produkcja laminatów silnikowych z precyzyjnymi wzorami otworów i nacięć.
3. Obróbka stali krzemowej o ziarnie zorientowanym (CRGO) przy minimalnych stratach rdzenia.
4. Masowa produkcja ułożonych w stos arkuszy o stałej płaskości i jakości krawędzi.

4. Dane techniczne i porównanie wydajności

Aby wyraźnie zobrazować różnice pomiędzy Linia do cięcia na wymiar ze stali krzemowej HJ-DZ-440 i typową linią cięcia, poniższa tabela przedstawia bezpośrednie porównanie parametrów krytycznych:

Porównanie to wyraźnie pokazuje, że chociaż linia do cięcia wzdłużnego jest wszechstronnym narzędziem do zmniejszania szerokości, to Linia do cięcia na wymiar ze stali krzemowej HJ-DZ-440 to wyspecjalizowany, precyzyjny system zaprojektowany w celu dostarczania gotowych laminatów gotowych do układania rdzenia bez dodatkowych etapów przetwarzania.

5. Wykorzystanie materiału i jakość krawędzi

Dla producentów rdzeni transformatorów wykorzystanie materiałów ma bezpośredni wpływ na efektywność kosztową. Linie cięcia zazwyczaj generują znaczne straty przy przycinaniu krawędzi, ponieważ całkowita szerokość wielu wąskich pasków rzadko odpowiada dokładnie oryginalnej szerokości zwoju. Dla kontrastu, HJ-DZ-440 optymalizuje wzory cięcia dzięki możliwości cięcia progresywnego, minimalizując straty poprzez zagnieżdżanie różnych długości i kątów w jednym zwoju.
