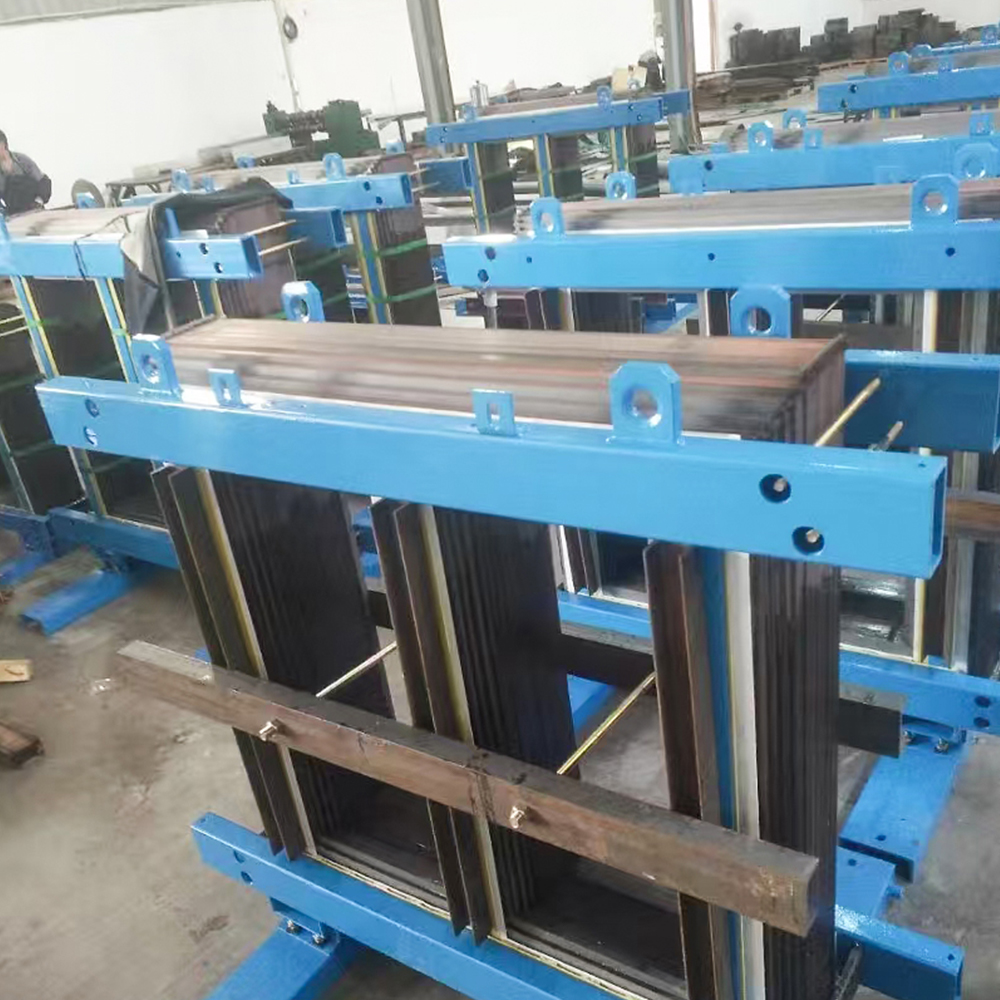

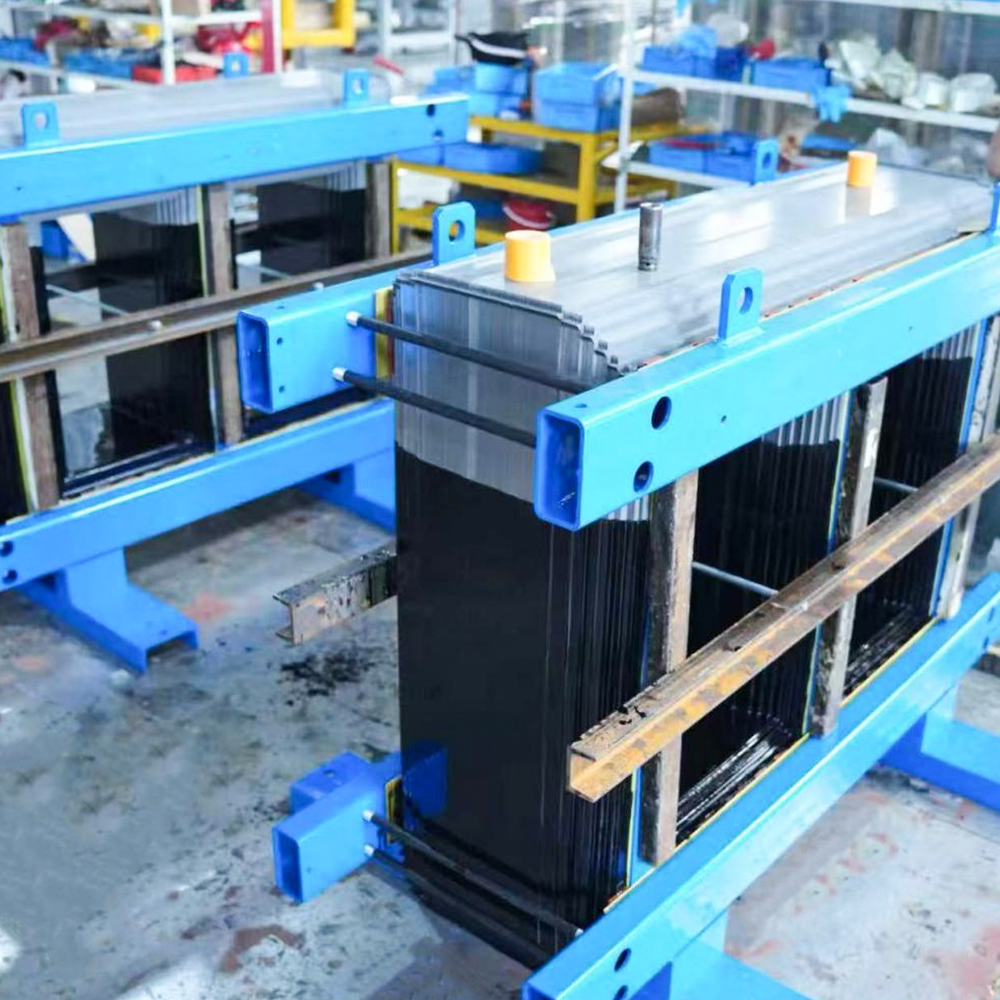

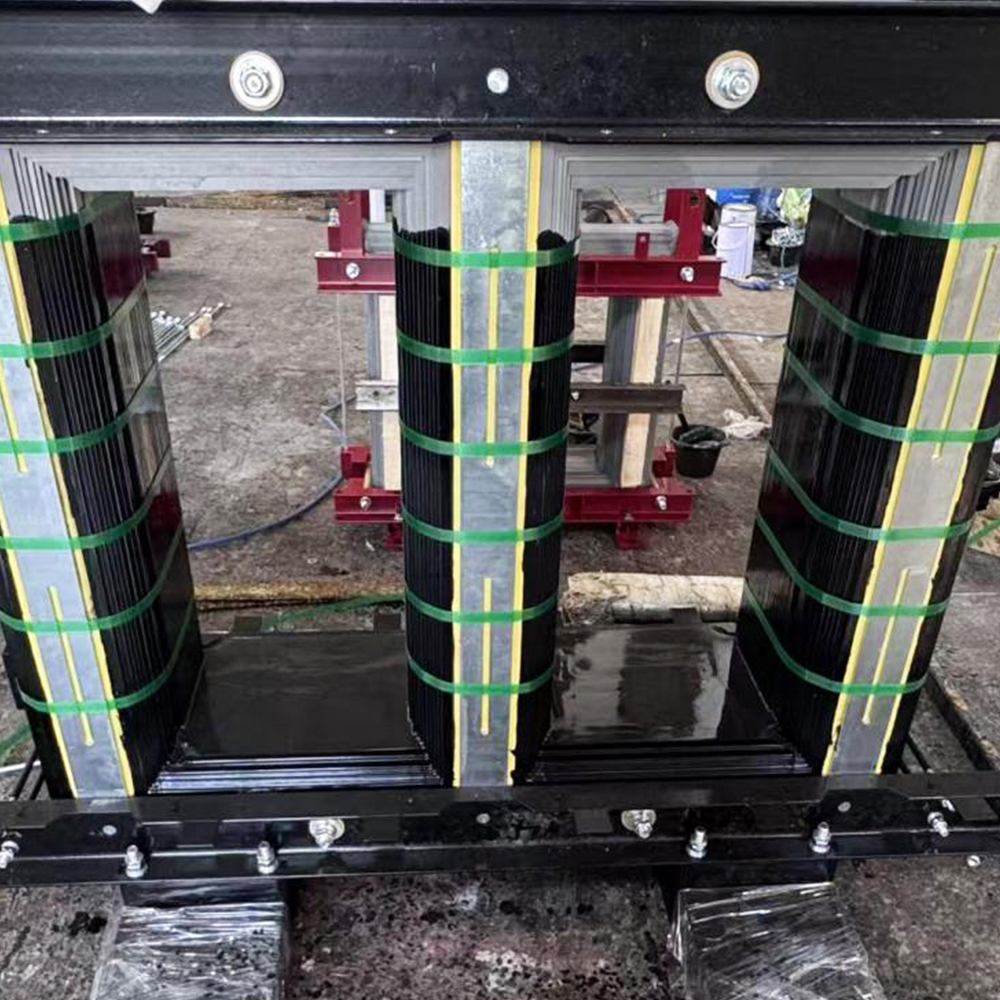

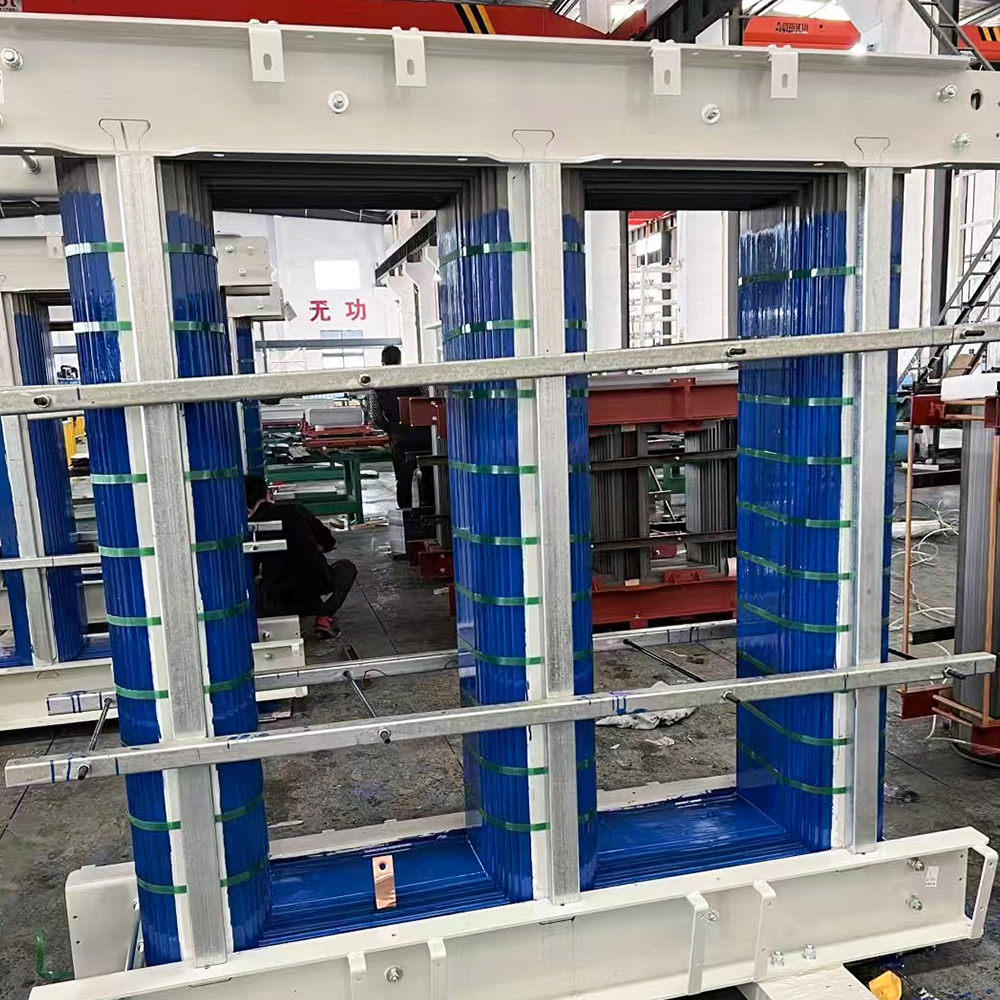

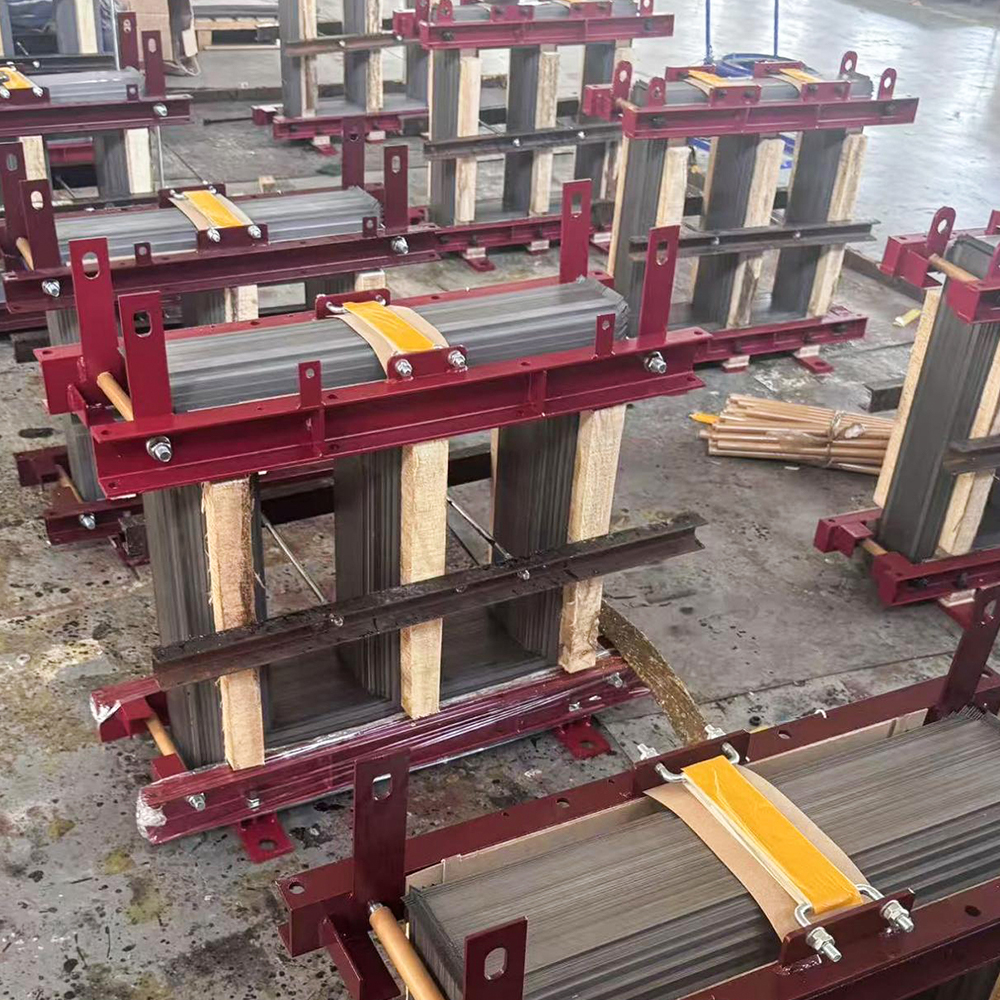

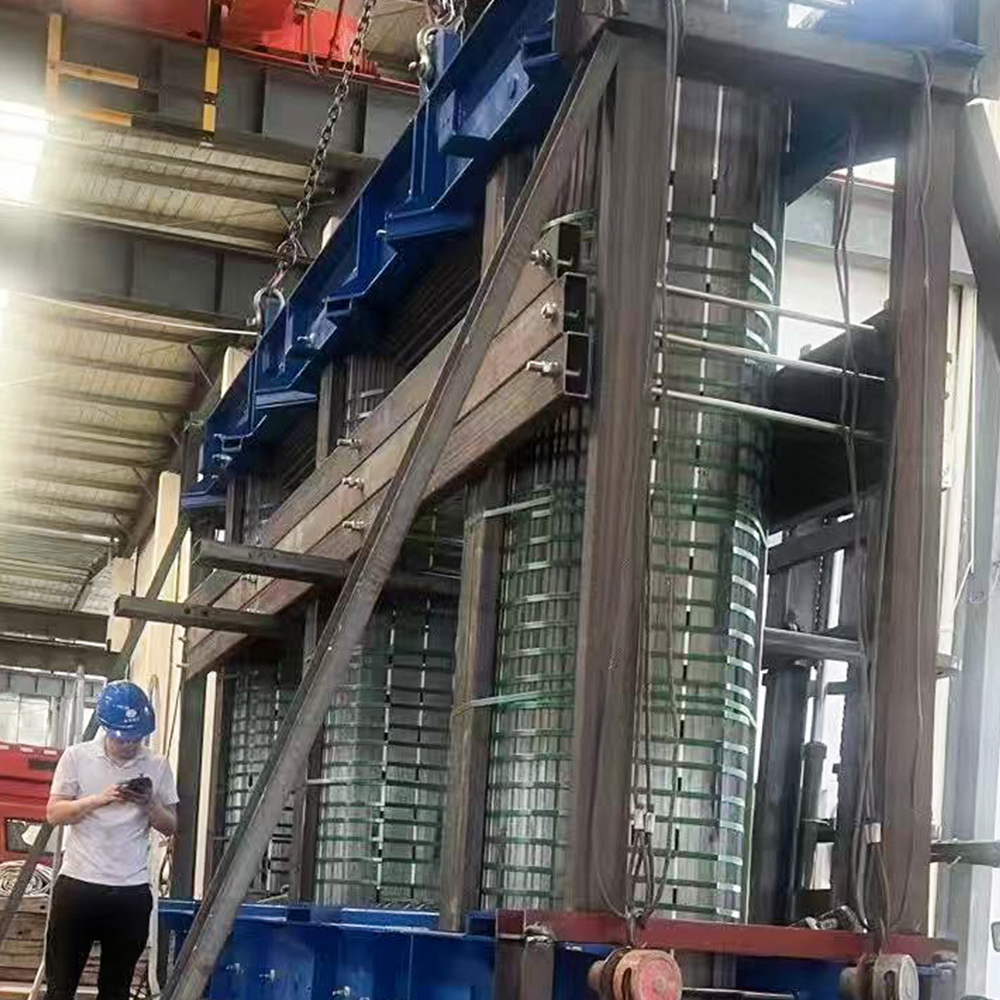

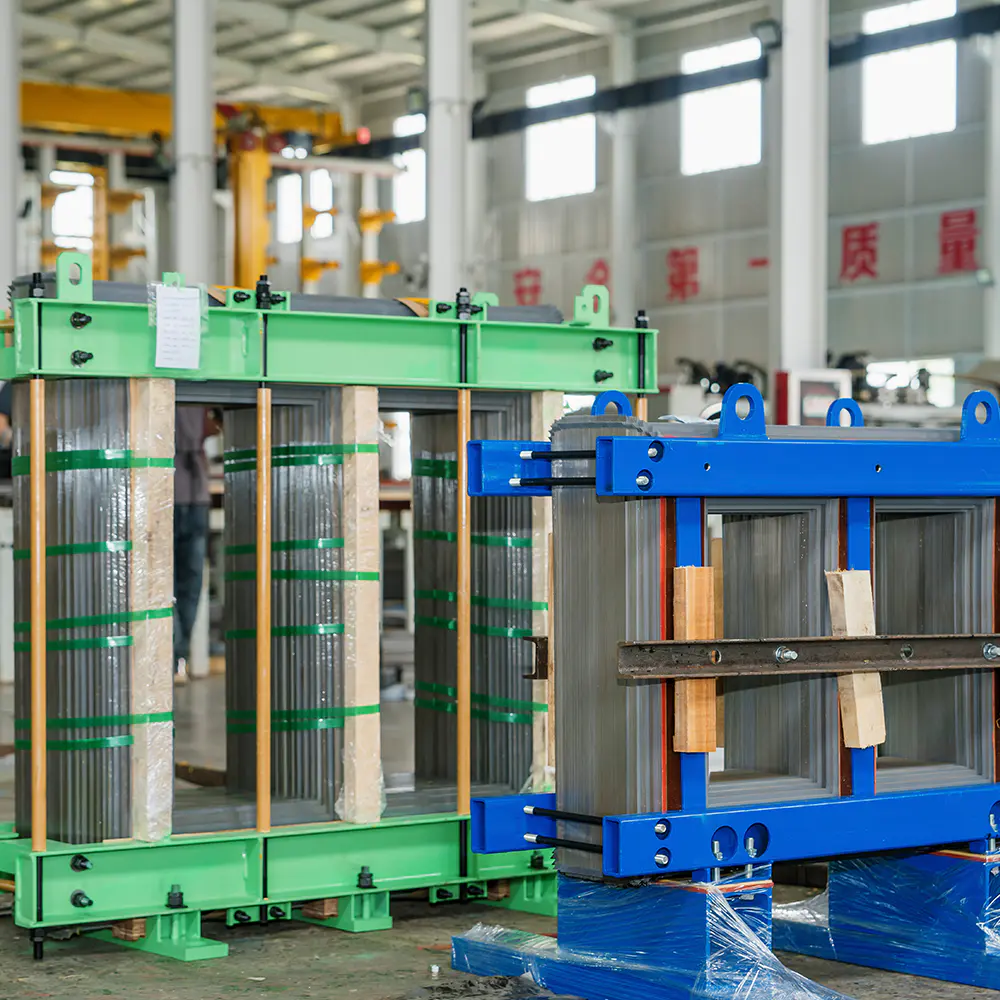

Górniczy rdzeń transformatora przeciwwybuchowy

Jakie są najczęstsze rodzaje awarii rdzeni transformatorów przeciwwybuchowych w kopalniach?

W niebezpiecznym środowisku podziemnego wydobycia węgla sprzęt elektryczny musi wytrzymywać ekstremalne obciążenia, które wykraczają daleko poza stiardowe zastosowania przemysłowe. Wśród nich górniczy rdzeń transformatora przeciwwybuchowy stanowi krytyczne elektromagnetyczne i mechaniczne serce transformatora ognioszczelnego. Jednakże pomimo rygorystycznej inżynierii rdzenie te są podatne na określone rodzaje awarii, których przyczyną są czynniki termiczne, mechaniczne i chemiczne charakterystyczne dla kopalń podziemnych. Zrozumienie tych trybów awarii nie jest jedynie ćwiczeniem akademickim — jest niezbędne do zapewnienia ciągłości działania, zgodności z przepisami bezpieczeństwa i opłacalnej konserwacji. W artykule systematycznie analizowano dominujące mechanizmy awarii, na które wpływają górniczy rdzeń transformatora przeciwwybuchowys , poparte nauką o materiałach, projektowaniem konstrukcyjnym i praktyką górniczą w świecie rzeczywistym.

1. Degradacja rdzenia wywołana temperaturą (przegrzanie i uszkodzenie izolacji)

Najbardziej rozpowszechniony tryb awarii dla górniczy rdzeń transformatora przeciwwybuchowy pochodzi z nadmiernego wytwarzania ciepła w zamkniętej, słabo wentylowanej obudowie przeciwwybuchowej. W stiardowych transformatorach naturalny lub wymuszony obieg powietrza rozprasza straty w rdzeniu. W górnictwie szczelna obudowa zatrzymuje ciepło, powodując stały wzrost temperatury roboczej rdzenia. Z biegiem czasu to naprężenie termiczne przyspiesza starzenie się międzywarstwowych powłok izolacyjnych – zwykle epoksydowych lub lakierów – prowadząc do zwiększonych strat w postaci prądów wirowych i zlokalizowanych gorących punktów. Gdy temperatura rdzenia przekracza granicę klasy (często klasę F lub H w przypadku klas górniczych), izolacja staje się krucha i pęka, umożliwiając zwarcia międzywarstwowe. Ta niestabilność cieplna nie tylko zmniejsza wydajność, ale także zwiększa ogólny wzrost temperatury transformatora, co bezpośrednio zagraża integralności pobliskiej izolacji uzwojenia i przepustów. Według danych terenowych z eksploatacji ścianowej podziemnej, około 38% jest przedwczesnych górniczy rdzeń transformatora przeciwwybuchowys wymiany przypisuje się trwałemu przegrzaniu, szczególnie w miesiącach letnich lub gdy systemy wentylacyjne są chwilowo wyłączone. Co więcej, cykliczne rozszerzanie i kurczenie termiczne powodują naprężenia mechaniczne w strukturze zaciskającej rdzeń, ostatecznie powodując poluzowanie drążków kierowniczych i zwiększenie słyszalnego hałasu – dodatkowy wskaźnik degradacji rdzenia. Aby to złagodzić, górniczy rdzeń transformatora przeciwwybuchowy projekty zawierają teraz zoptymalizowane geometrie obwodów magnetycznych, które zmniejszają gęstość strumienia w rogach, obniżając w ten sposób lokalne nagrzewanie. Jednak nawet przy zaawansowanej konstrukcji rutynowy monitoring termiczny i inspekcja w podczerwieni nie podlegają negocjacjom w kopalniach wysokiego ryzyka.

Typowe wskaźniki awarii termicznej:

• Odbarwienie lub pęcherzyki lakieru powierzchniowego na jarzmie rdzenia.
• Zwiększony prąd jałowy i wyższe niż normalne temperatury uzwojenia.
• Przyspieszona degradacja izolacji uziemienia rdzenia.

2. Wibracje mechaniczne i zmęczenie mocowania

Sprzęt górnictwa podziemnego działa pod wpływem nieustannych wibracji mechanicznych — pochodzących od koparek ciągłych, kombajnów i przenośników taśmowych, a także częstych ruchów gruntu i robót strzałowych. The górniczy rdzeń transformatora przeciwwybuchowy muszą wytrzymywać te siły dynamiczne bez przesuwania laminatów i pękania wsporników zaciskowych. Powszechnym rodzajem awarii jest stopniowe rozluźnianie systemu mocowania rdzenia (śruby, płytki i palce dociskowe), co pozwala na niezależne wibracje poszczególnych arkuszy laminowanych. Ten ruch cierny powoduje ścieranie powłoki izolacyjnej na krawędziach styku, wytwarzając przewodzące cząstki, które mogą tworzyć mostki pomiędzy warstwami, tworząc w ten sposób prądy krążące i lokalne przegrzanie. W skrajnych przypadkach długotrwałe wibracje powodują pęknięcia zmęczeniowe rdzenia lub warstw jarzma, szczególnie na połączeniach schodkowych, gdzie koncentrują się naprężenia mechaniczne. Takie pęknięcia zwiększają niechęć rdzenia, podnosząc prąd wzbudzający i zmniejszając współczynnik mocy. Ponadto luźne płytki zaciskowe mogą ocierać się o wewnętrzną ściankę zbiornika lub przewody tulejowe, prowadząc do zwarć doziemnych lub częściowego wyładowania. Jiangsu Jingtianxia Electric Technology Co., Ltd. rozwiązała ten problem konsolidacja zaciskowa o wysokiej wytrzymałości and specjalna impregnacja żywicą , który unieruchamia cały stos rdzeni i tłumi częstotliwości rezonansowe. Ich opatentowana konstrukcja gwarantuje, że nawet w testach wytrzymałości na wibracje o wartości 10 g (zgodnie z IEC 60068) górniczy rdzeń transformatora przeciwwybuchowy zachowuje stabilność wymiarową i parametry elektryczne. Jednak ekipy konserwacyjne muszą regularnie sprawdzać moment obrotowy elementów mocujących i monitorować wyładowania niezupełne, aby wykryć wczesne oznaki degradacji mechanicznej, zanim nastąpi katastrofalna awaria.

Typowe słabe punkty mechaniczne:

1. Obszary połączeń schodkowych – najbardziej podatne na mikropęknięcia pod obciążeniem cyklicznym.
2. Punkty kotwiące śrub zaciskowych – podatne na zrywanie gwintu lub korozję naprężeniową.
3. Rdzeń uziemiający – może pęknąć na skutek różnicowego rozszerzania i wibracji.

3. Korozja i wnikanie wilgoci w agresywnej atmosferze kopalnianej

Powietrze w kopalniach zawiera parę wodną, pył węglowy i agresywne gazy, takie jak metan, siarkowodór i dwutlenek siarki. Nawet w obudowach przeciwwybuchowych wilgoć może przedostać się przez dławiki kablowe, zawory odpowietrzające lub niedoskonałe spoiny podczas długotrwałej pracy. Gdy wilgoć przedostaje się do górniczy rdzeń transformatora przeciwwybuchowy , laminaty stali krzemowej zaczynają rdzewieć, szczególnie na krawędziach ciętych i obszarach z zadziorami. Rdza nie tylko zwiększa utratę histerezy, ale także działa jak mostek półprzewodnikowy, sprzyjając zwarciom międzywarstwowym i cyrkulacji prądów wirowych. Ponadto kwaśna woda kopalniana kapiąca na powierzchnię rdzenia może zaatakować powłokę izolacyjną, przyspieszając wżery i korozję międzykrystaliczną. W niektórych kopalniach węgla o dużym zasoleniu zaobserwowano pękanie korozyjne naprężeniowe wywołane chlorkami w ściągach rdzeniowych i ramach wsporczych, co zagraża całej konstrukcji rdzenia. Jiangsu Jingtianxia Electric Technology Co., Ltd. oferuje specjalistyczne rozwiązanie antykorozyjne: górnicze powłoki zabezpieczające powierzchnie nakładany poprzez osadzanie elektroforetyczne, a następnie proces utwardzania w wysokiej temperaturze, który zapewnia przyczepność nawet przy wilgotności względnej 95%. Ich górniczy rdzeń transformatora przeciwwybuchowy warianty są testowane do 500 godzin w komorach mgły solnej (ASTM B117) bez czerwonej rdzy. Jednak awarie nadal występują, gdy powłoki te zostaną zarysowane podczas instalacji lub konserwacji lub gdy odpowietrznik pochłaniający wilgoć w obudowie nie będzie regularnie wymieniany. Regularne testowanie rezystancji izolacji (IR) i pomiary współczynnika absorpcji dielektrycznej (DAR) pozostają pierwszą linią obrony przed awariami rdzenia spowodowanymi wilgocią.

Strefy ryzyka korozji:

• Dolne płyty rdzenia – tam, gdzie gromadzi się kondensat.
• Krawędzie laminowane – niepowlekane po ścinaniu, bardzo podatne na uszkodzenia.
• Punkty połączeń uziemiających – korozja bimetaliczna pomiędzy miedzią i stalą.

Poza tymi trzema podstawowymi kategoriami uszkodzeń, inne godne uwagi mechanizmy obejmują przebicie dielektryczne izolacji rdzenia na skutek przejściowego przepięcia, zanieczyszczenie przewodzącymi warstwami mostkującymi pył węglowy oraz uszkodzenia mechaniczne spowodowane niewłaściwym podnoszeniem lub transportem. Każdy z nich może spowodować nagłą awarię transformatora, prowadzącą do kosztownych przestojów w produkcji i zagrożeń bezpieczeństwa. Jiangsu Jingtianxia Electric Technology Co., Ltd., zatrudniająca ponad 46 wyspecjalizowanych inżynierów technicznych, opracowała solidny system zarządzania jakością, który uwzględnia każdy rodzaj awarii, od projektu po obsługę posprzedażną. Ich górniczy rdzeń transformatora przeciwwybuchowy linia produkcyjna obejmuje badanie właściwości magnetycznych w czasie rzeczywistym, obróbkę starzenia wibracyjnego i 100% ekranowanie rezystancji izolacji. Ponadto Jiangsu Jingtianxia Electric Technology Co., Ltd. zapewnia dostosowane do indywidualnych potrzeb rozwiązania podstawowe — od małych jednostek 500 kVA po duże pakiety 5 MVA — wszystkie wyposażone w zoptymalizowane odprowadzanie ciepła and wzmocnienie konstrukcyjne zgodnie z definicją produktu. To całościowe podejście nie tylko wydłuża żywotność rdzenia, ale także zmniejsza całkowity koszt posiadania dla operatorów kopalni.

4. Częściowe wyładowanie i pogorszenie izolacji

Chociaż wyładowania niezupełne (PD) w stosie rdzenia są mniej powszechne niż awarie termiczne lub mechaniczne, coraz większym problemem są transformatory górnicze wysokiego napięcia (powyżej 6 kV). Puste defekty w izolacji międzywarstwowej lub mikropęknięcia wywołane cyklami termicznymi powodują miejscowe wzmocnienie pola elektrycznego. W ciągu miesięcy impulsy wyładowań niezupełnych powodują erozję izolacji, stopniowo karbonizując otaczającą żywicę i tworząc ścieżki przewodzące. Gdy nastąpi całkowite zwarcie międzywarstwowe, na dotkniętym obszarze występuje ogromny prąd krążący, powodujący szybkie lokalne nagrzewanie i potencjalnie prowadzący do eksplozji zbiornika w obecności metanu. Nowoczesne górniczy rdzeń transformatora przeciwwybuchowys firmy Jiangsu Jingtianxia Electric Technology Co., Ltd. są impregnowane próżniowo (VPI) wysokiej jakości lakierem bezrozpuszczalnikowym, skutecznie wypełniając wszystkie szczeliny powietrzne i tłumiąc powstawanie wyładowań niezupełnych. Ponadto firma wykorzystuje zaawansowane roboty układające rdzenie, które zapewniają równomierny nacisk na każdy pakiet, minimalizując puste przestrzenie. Pomimo tych środków, w instalacjach krytycznych, zwłaszcza w kopalniach zagazowanych, zaleca się monitorowanie wyładowań niezupełnych za pomocą czujników o ultrawysokiej częstotliwości (UHF), gdzie wczesne ostrzeganie może zapobiec zdarzeniom katastrofalnym.

5. Czynniki zewnętrzne – siły elektrodynamiczne zwarcia

Chociaż sam rdzeń nie przewodzi prądu pierwotnego, poważne zewnętrzne zwarcia na zaciskach transformatora wytwarzają ogromne siły elektrodynamiczne, które są przenoszone przez uzwojenia na rdzeń. Siły te mogą zgiąć belki mocujące rdzeń, przesunąć laminaty, a nawet zerwać taśmę uziemiającą rdzeń. Chociaż obudowa jest przeciwwybuchowa, wewnętrzne odkształcenia mechaniczne mogą zmniejszyć magnetyczną szczelinę powietrzną, powodując nasycenie i nadmierny prąd magnesujący. Powtarzające się uszkodzenia powodują kumulatywną deformację rdzenia, przesuwając jego krzywą B-H oraz zwiększając hałas i straty. Jiangsu Jingtianxia Electric Technology Co., Ltd. rozwiązuje ten problem, projektując swoje górniczy rdzeń transformatora przeciwwybuchowy z dodatkowymi żebrami usztywniającymi i śrubami przelotowymi o dużej wytrzymałości na rozciąganie, przetestowane pod kątem wytrzymywania 25-krotności znamionowego prądu zwarciowego bez trwałego odkształcenia. Własny sprzęt do cięcia i układania rdzeni zapewnia precyzyjną kontrolę wymiarów, dzięki czemu nawet w przypadku ekstremalnych uszkodzeń rdzeń zachowuje swoją integralność elektromagnetyczną.

Często zadawane pytania

P1: Jaki jest najczęstszy tryb awarii górniczego przeciwwybuchowego rdzenia transformatora w podziemnych kopalniach węgla?

Najczęstszą awarią jest degradacja izolacji wywołana temperaturą, wynikająca z ograniczonego odprowadzania ciepła wewnątrz obudowy przeciwwybuchowej. Prowadzi to do kruchości lakieru, zwarć międzylaminacyjnych i postępującego przegrzania rdzenia, co łącznie jest przyczyną prawie 40% przedwczesnych wymian rdzenia.

P2: W jaki sposób Jiangsu Jingtianxia Electric Technology Co., Ltd. odróżnia swoje górnicze rdzenie transformatorów przeciwwybuchowe od standardowych rdzeni przemysłowych?

Jiangsu Jingtianxia Electric Technology Co., Ltd. wykorzystuje powłoki antykorozyjne klasy górniczej, impregnację żywicą o wysokiej wytrzymałości w celu tłumienia drgań oraz zoptymalizowane obwody magnetyczne w celu ograniczenia wzrostu temperatury. Każdy rdzeń poddawany jest 100% kontroli naprężeń termicznych i mechanicznych, zapewniając zgodność z normami IEC/ATEX dla środowisk gazowych.

P3: Czy można całkowicie wyeliminować korozję górniczego rdzenia transformatora przeciwwybuchowego?

Nie, ale można to zminimalizować. Nawet w przypadku powłok elektroforetycznych zadrapania podczas manipulacji lub kondensacja wewnątrz zbiornika mogą zainicjować rdzę. Regularne testy IR, wymiana środka osuszającego i inspekcje wizualne są obowiązkowe. Jiangsu Jingtianxia Electric Technology Co., Ltd. zapewnia opcjonalne okładziny ze stali nierdzewnej dla kopalń o ekstremalnej korozyjności.

P4: Jakie okresy konserwacji są zalecane w celu monitorowania wskaźników awarii rdzenia?

W przypadku kopalń wysokiego ryzyka zaleca się przeprowadzanie kwartalnych inspekcji, obejmujących obrazowanie termowizyjne, pomiar strat jałowych i kontrolę wyładowań niezupełnych. Co roku należy przeprowadzić pełną mechaniczną kontrolę momentu obrotowego i test rezystancji izolacji (megger 500 V lub 1000 V). Jiangsu Jingtianxia Electric Technology Co., Ltd. oferuje zdalne usługi diagnostyczne wykorzystujące dane z czujników obsługujące IoT w celu przewidywania stanu rdzenia.

P5: Czy możliwa jest naprawa uszkodzonego rdzenia transformatora przeciwwybuchowego w kopalni, czy też konieczna jest jego całkowita wymiana?

Drobne problemy, takie jak luźne śruby mocujące lub rdza powierzchniowa, można naprawić na miejscu. Jednakże zwarcia międzylaminacyjne, popękane laminowanie lub silna korozja zazwyczaj wymagają całkowitej wymiany rdzenia. Jiangsu Jingtianxia Electric Technology Co., Ltd. dostarcza rdzenie zamienne typu drop-in o identycznych specyfikacjach magnetycznych i wymiarowych, aby zminimalizować przestoje.
