Jakie są straty w rdzeniu w transformatorze zanurzonym w oleju?

W dziedzinie przesyłu i dystrybucji energii elektrycznej, rdzeń transformatora zanurzony w oleju służy jako magnetyczne serce całego aparatu. Jego podstawową funkcją jest zapewnienie ścieżki o niskiej reluktancji dla strumienia magnetycznego, umożliwiając w ten sposób wydajną konwersję energii elektromagnetycznej pomiędzy uzwojeniem pierwotnym i wtórnym. Jednak żaden materiał magnetyczny nie jest doskonały. Podczas normalnej pracy część energii elektrycznej jest nieuchronnie rozpraszana w postaci ciepła w samym rdzeniu — zjawisko to jest wspólnie określane jako utrata rdzenia. Zrozumienie utraty rdzenia nie jest jedynie ćwiczeniem akademickim; jest to krytyczny czynnik ekonomiczny i operacyjny, który bezpośrednio wpływa na wydajność transformatora, temperaturę roboczą i całkowity koszt cyklu życia. Zarówno dla przedsiębiorstw użyteczności publicznej, jak i użytkowników przemysłowych minimalizacja strat w rdzeniu przekłada się na znaczne długoterminowe oszczędności i poprawę niezawodności sieci. W tym artykule szczegółowo opisano pochodzenie, komponenty i strategie łagodzenia strat w rdzeniu, jednocześnie pokazując, w jaki sposób zaawansowana produkcja i najwyższej jakości materiały — na przykładzie Jiangsu Jingtianxia Electric Technology Co., Ltd. — na nowo definiują stiardy wydajności dla nowoczesnych rdzeni transformatorów.

1. Fizyczne przyczyny strat w rdzeniu w transformatorach zanurzonych w oleju

Aby w pełni zrozumieć, z czym wiąże się utrata rdzenia, należy najpierw zbadać zachowanie elektromagnetyczne rdzenia rdzeń transformatora zanurzony w oleju przy wzbudzeniu prądem przemiennym (AC). Straty w rdzeniu można ogólnie podzielić na dwa główne składniki: utrata histerezy and strata prądów wirowych . Strata histerezy wynika z ciągłego namagnesowania i rozmagnesowania materiału rdzenia w wyniku cykli prądu przemiennego. Każdy cykl wymaga energii, aby pokonać ruch ściany domeny magnetycznej, a energia ta jest uwalniana w postaci ciepła. Wielkość straty histerezy zależy od koercji materiału rdzenia i roboczej gęstości strumienia. Z drugiej strony, utrata prądu wirowego jest wywoływana przez prądy krążące, które płyną w samym materiale rdzenia ze względu na zmienne w czasie pole magnetyczne. Prądy te generują nagrzewanie rezystancyjne (straty I²R) i duży wpływ na nie ma oporność elektryczna rdzenia i grubość laminowania. W wysokiej jakości rdzeń transformatora zanurzony w oleju W swoich projektach producenci stosują cienkie, zorientowane na ziarno laminowanie stali krzemowej, aby skutecznie redukować ścieżki prądów wirowych, ograniczając w ten sposób ten składnik strat.

Należy zauważyć, że utrata rdzenia jest procesem ciągłym i nieodwracalnym. Nawet gdy transformator nie jest obciążony, rdzeń nadal pobiera prąd wzbudzenia i rozprasza moc – dlatego też utratę rdzenia określa się często jako stratę bez obciążenia. W przypadku typowego transformatora rozdzielczego straty w rdzeniu mogą stanowić od 15% do 30% całkowitych strat w całym okresie jego użytkowania, co czyni go głównym celem programów poprawy wydajności. Strategiczny dobór materiałów rdzenia, takich jak stal krzemowa o ziarnistym ziarnie premium o grubościach 0,23 mm, 0,27 mm i 0,30 mm, ma bezpośredni wpływ zarówno na histerezę, jak i komponenty prądu wirowego. To właśnie w tym miejscu wyspecjalizowani producenci demonstrują swoją wartość, łącząc naukę o materiałach z inżynierią precyzyjną, aby uzyskać właściwości charakteryzujące się bardzo niskimi stratami.

2. Klasyfikacja strat rdzenia według podejścia materiałowego i projektowego

Aby skutecznie zarządzać stratami w rdzeniu i je ograniczać, w branży opracowano różne podkategorie rdzeń transformatora zanurzony w oleju technologie. Każda klasyfikacja oferuje wyraźne korzyści pod względem wydajności magnetycznej, możliwości produkcyjnej i opłacalności. Poniżej przyglądamy się trzem najważniejszym kategoriom, które odzwierciedlają aktualne praktyki inżynieryjne i wymagania rynku.

2.1 Konwencjonalne rdzenie ze stali krzemowej o ziarnie zorientowanym

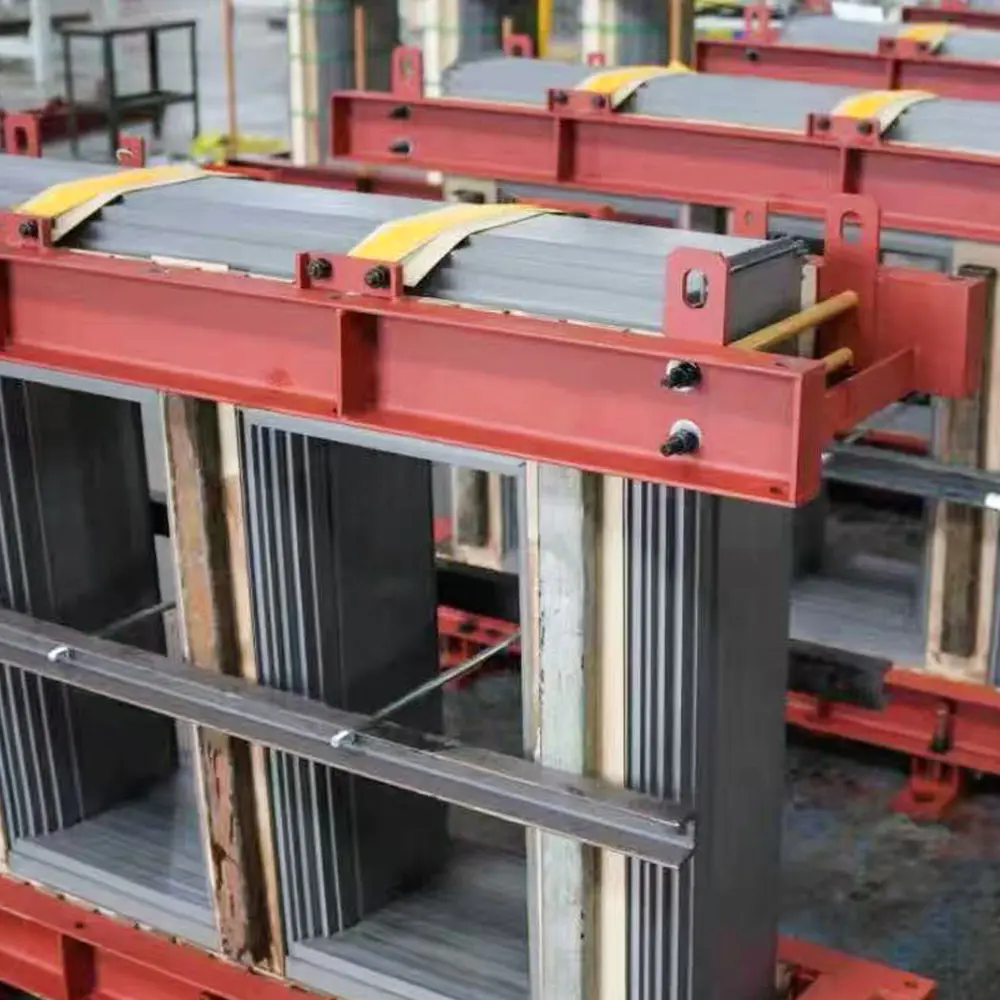

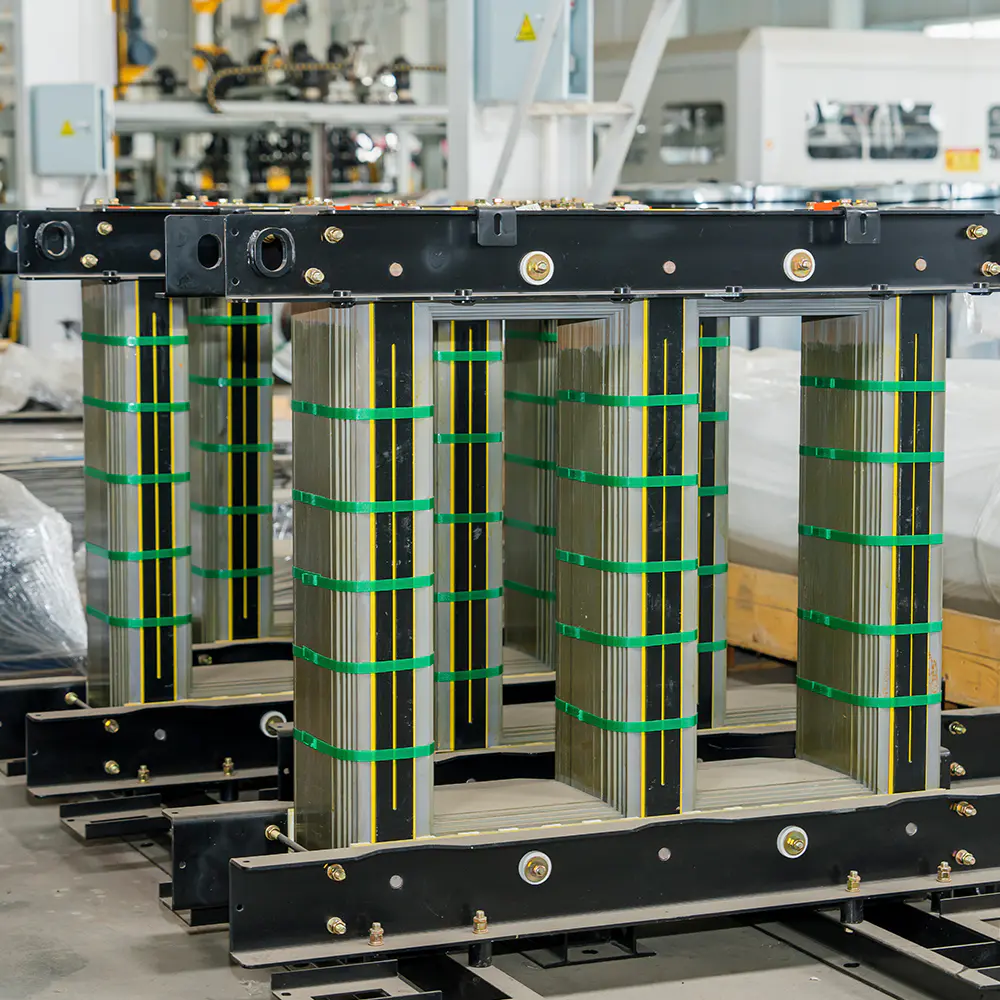

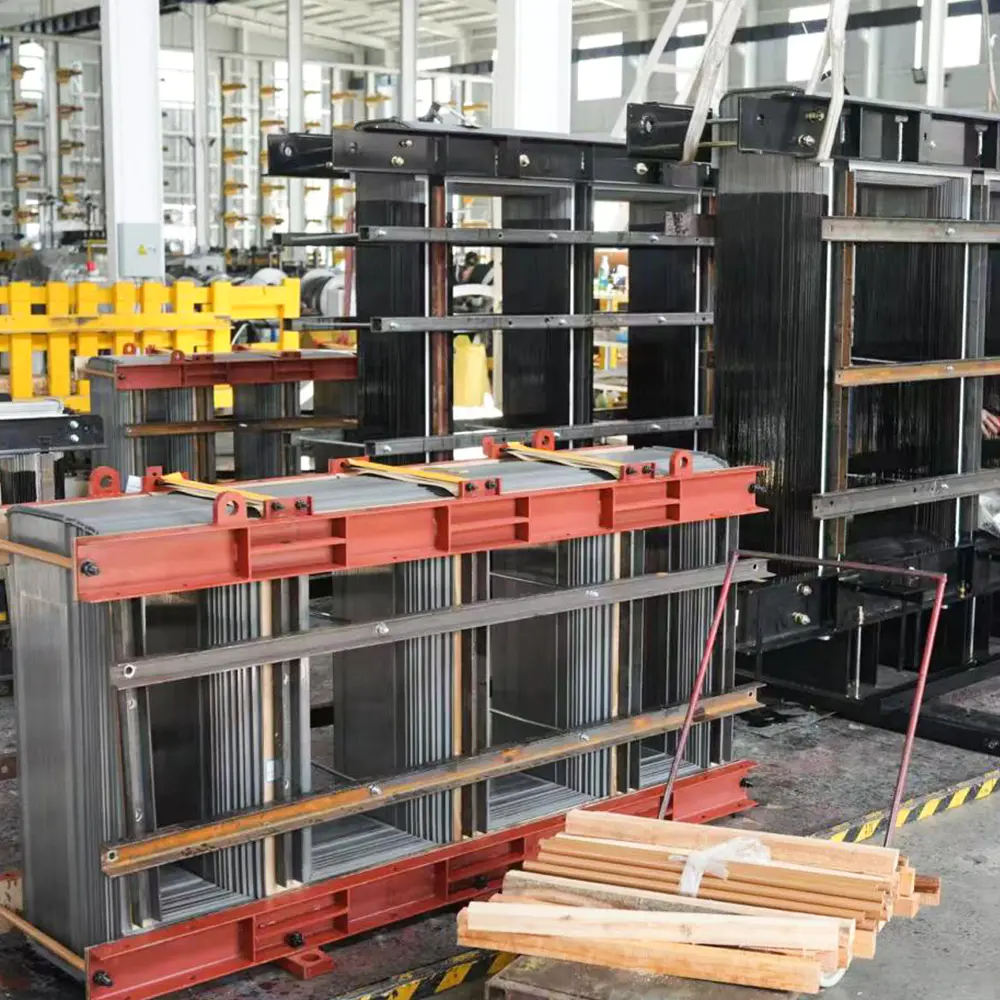

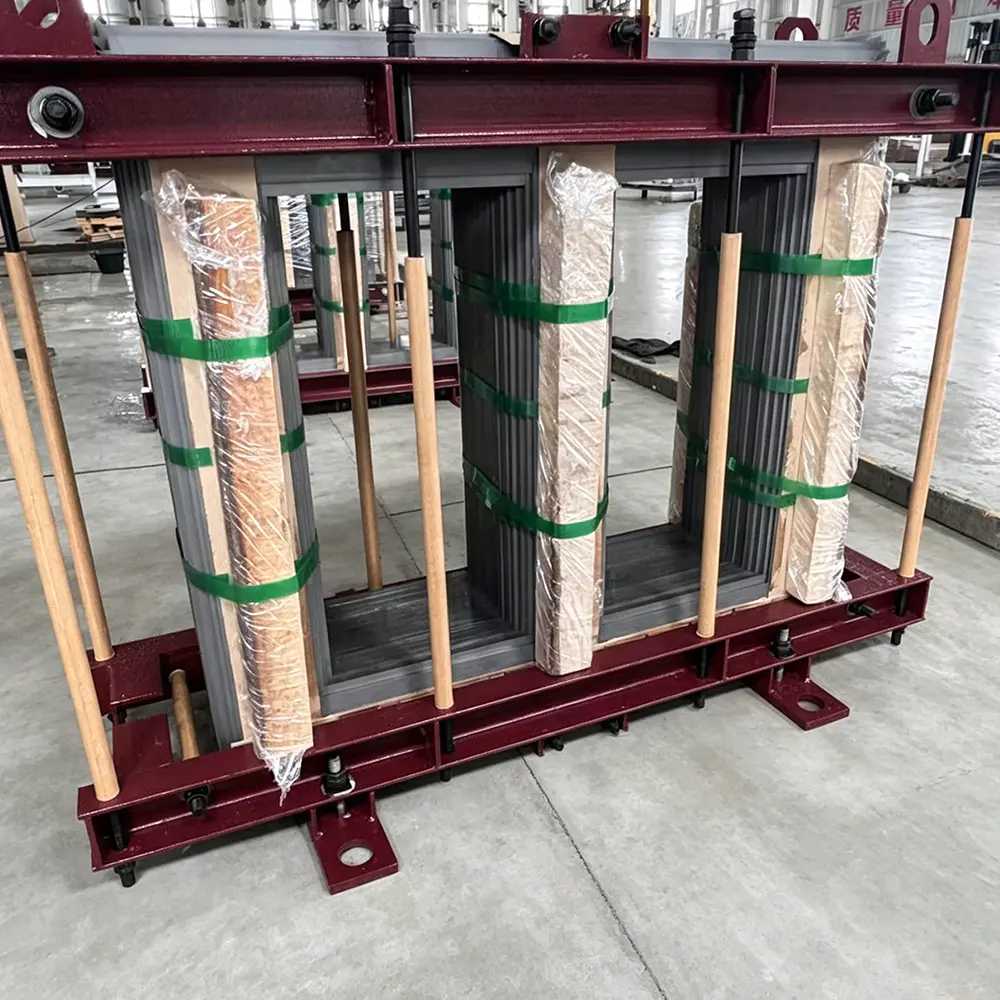

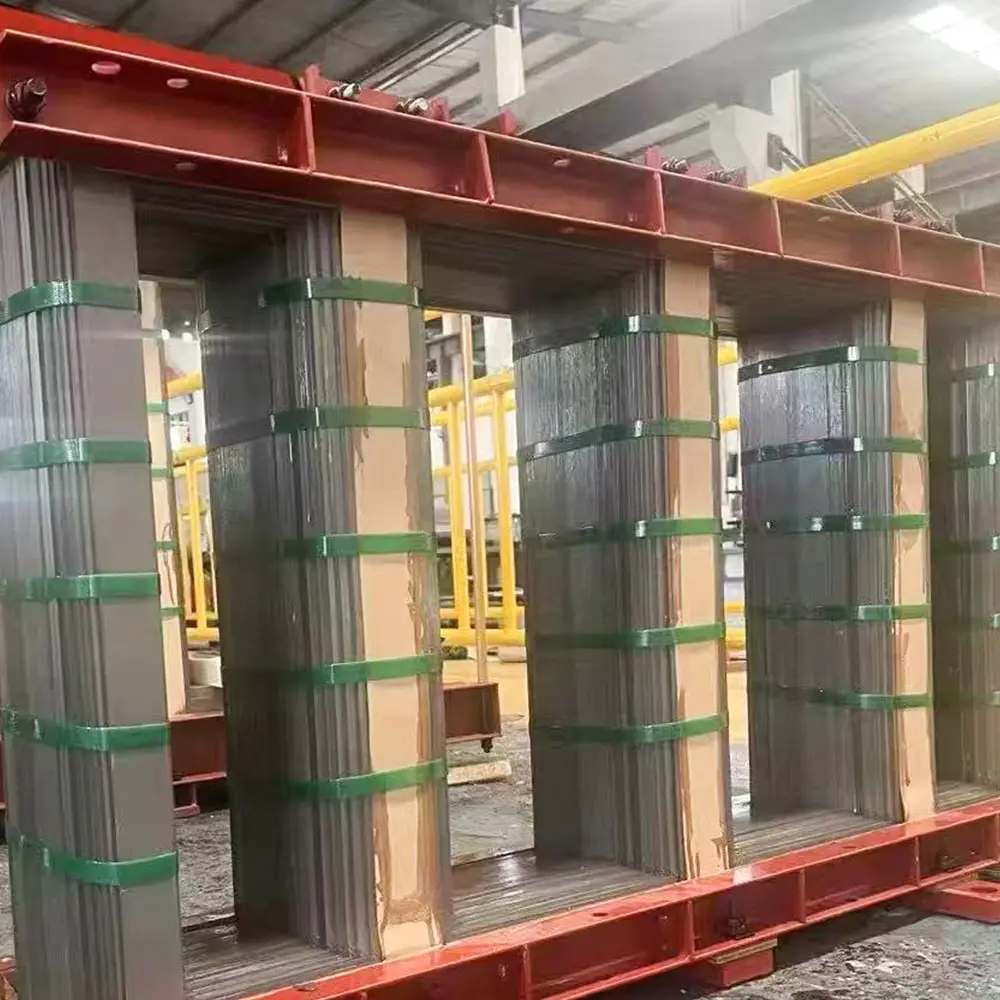

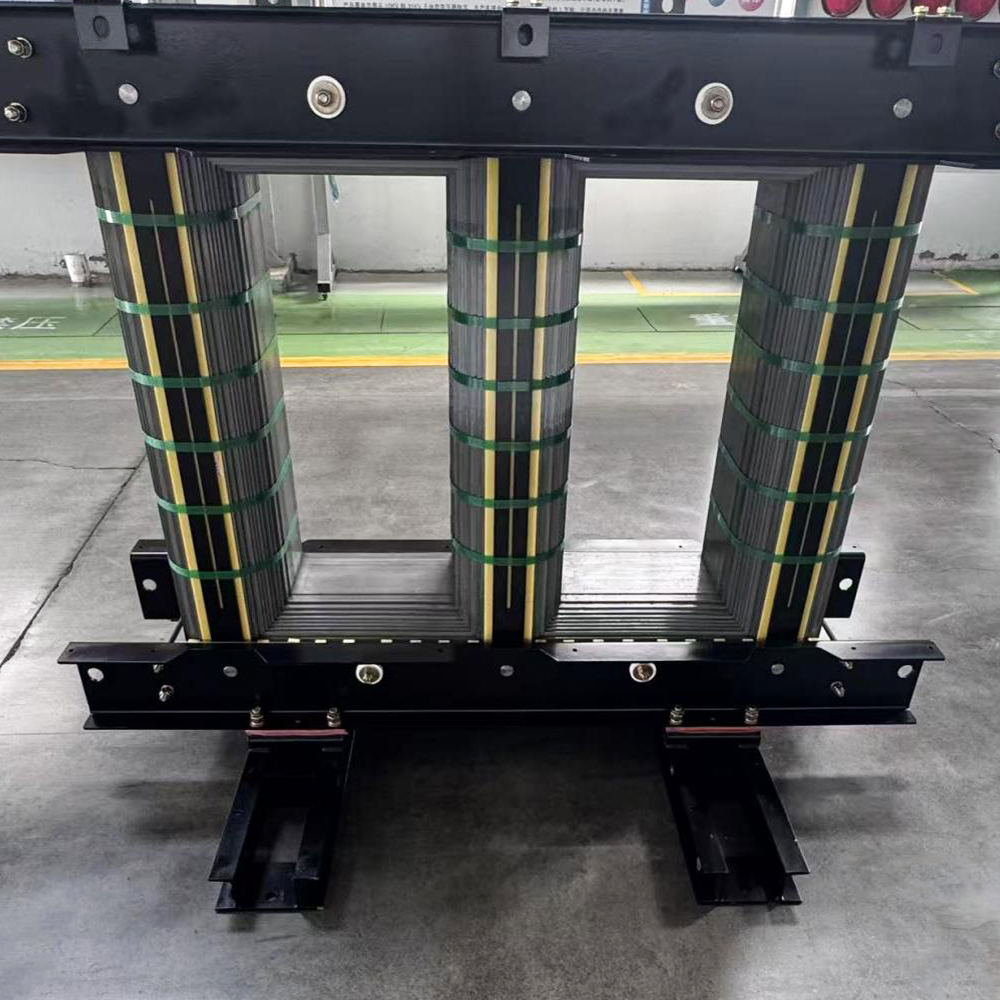

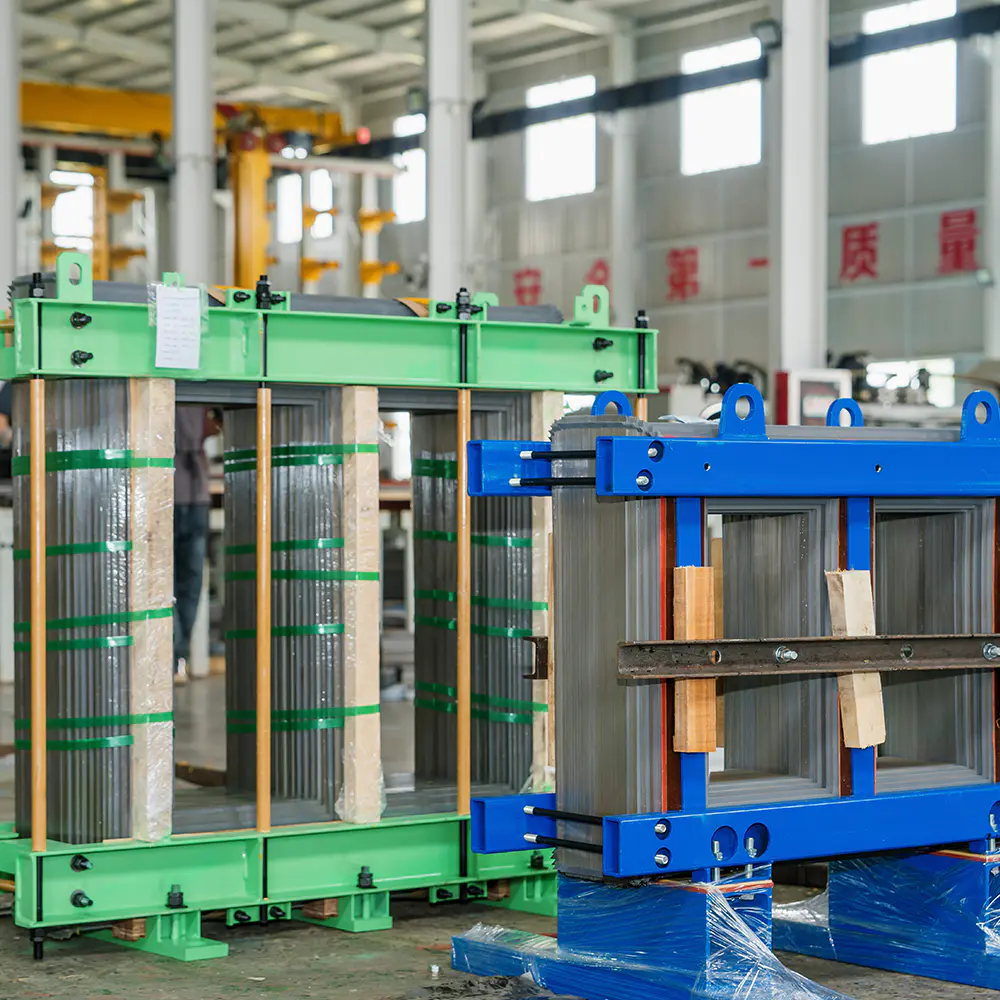

Ta kategoria reprezentuje standard branżowy dla większości transformatorów dystrybucyjnych i średniej mocy. Rdzeń jest zbudowany z stal krzemowa o ziarnie zorientowanym arkusze, zazwyczaj o grubości 0,27 mm lub 0,30 mm, które są układane w stosy i zaciskane w celu utworzenia zamkniętego obwodu magnetycznego. Cechą charakterystyczną tej konstrukcji jest kontrolowana orientacja krystalograficzna — stal jest przetwarzana w taki sposób, że kierunek łatwego magnesowania pokrywa się z kierunkiem walcowania, maksymalizując w ten sposób gęstość strumienia i minimalizując utratę histerezy. Konwencjonalne rdzenie są powszechnie stosowane ze względu na ich zrównoważoną wydajność, dojrzałe procesy produkcyjne i konkurencyjną strukturę kosztów. Ich typowe zastosowania obejmują transformatory dystrybucyjne mediów, przemysłowe jednostki obniżające i systemy gromadzenia energii odnawialnej.

Podstawową zaletą konwencjonalnych rdzeni ze stali krzemowej jest ich przewidywalność i niezawodność. Producenci posiadający duże możliwości techniczne, tacy jak Jiangsu Jingtianxia Electric Technology Co., Ltd., udoskonalili precyzyjne procesy cięcia wzdłużnego i ścinania wymagane do utrzymania wąskich tolerancji wymiarowych i stałych właściwości magnetycznych. Dzięki zastosowaniu precyzyjnych technik układania i łączenia rdzenie te skutecznie kontrolują naprężenia wewnętrzne — jest to kluczowy czynnik zapobiegający miejscowemu przegrzaniu i zapewniający stabilną pracę przy prądzie jałowym. Co więcej, straty w tych rdzeniach bez obciążenia można zaprojektować tak, aby uzyskać ujemne odchylenie od norm krajowych, oferując użytkownikom końcowym wymierną redukcję kosztów operacyjnych w całym cyklu życia transformatora. Zatrudniając ponad 46 profesjonalnych specjalistów technicznych, firma Jiangsu Jingtianxia Electric Technology Co., Ltd. zgromadziła głęboką wiedzę specjalistyczną w zakresie optymalizacji tego typu rdzenia dla różnorodnych środowisk operacyjnych.

2.2 Rdzenie o wysokiej przepuszczalności (Hi-B).

Rdzenie Hi-B stanowią ewolucyjny krok naprzód rdzeń transformatora zanurzony w oleju technologia. Rdzenie te wykorzystują specjalnie przetworzoną stal o ziarnie zorientowanym, która wykazuje jeszcze wyższą przenikalność magnetyczną niż gatunki konwencjonalne – często osiągając wartości przenikalności przekraczające 1,88 T przy 800 A/m. Ta zwiększona przepuszczalność pozwala na zmniejszenie pola przekroju poprzecznego rdzenia przy tej samej zdolności przenoszenia strumienia, co prowadzi do bardziej zwartej konstrukcji transformatora. Z kolei zmniejszona objętość rdzenia obniża zarówno koszt materiału, jak i ogólne straty w rdzeniu. Rdzenie Hi-B są szczególnie preferowane w transformatorach o wysokiej wydajności, które muszą spełniać rygorystyczne normy regulacyjne, takie jak wymagania DOE 2016 lub EU Ecodesign Tier 2.

Jednym z kluczowych wyróżników rdzeni Hi-B jest ich doskonała wydajność w warunkach dużej gęstości strumienia. Podczas gdy konwencjonalne rdzenie mogą ulegać szybkiemu nasyceniu powyżej 1,7 T, rdzenie Hi-B mogą wydajnie pracować do 1,9 T, co czyni je idealnymi do transformatorów, które doświadczają wahań napięcia lub zmiennych profili obciążenia. Ich typowe zastosowania obejmują duże transformatory mocy, transformatory trakcyjne dla systemów kolejowych i jednostki przesyłowe wysokiego napięcia. Jiangsu Jingtianxia Electric Technology Co., Ltd. wykorzystuje swój zaawansowany, inteligentny sprzęt do układania rdzeni i zautomatyzowane linie produkcyjne do produkcji rdzeni Hi-B z wyjątkową dokładnością wymiarową i minimalnymi stratami na złączach. Zaangażowanie firmy w pozyskiwanie najwyższej jakości materiałów — zarówno od najlepszych marek krajowych, jak i importowanych — gwarantuje, że każdy rdzeń Hi-B osiąga stabilną wydajność magnetyczną i doskonałą kontrolę prądu, zwiększając w ten sposób współczynnik mocy podłączonej sieci.

2.3 Rdzenie ze stopów amorficznych

Rdzenie ze stopów amorficznych stanowią radykalne odejście od tradycyjnych konstrukcji ze stali z krzemu krystalicznego. Zamiast regularnej struktury siatki atomowej metale amorficzne charakteryzują się nieuporządkowanym, przypominającym szkło układem, który radykalnie zmniejsza utratę histerezy — zwykle o 60–70% w porównaniu z konwencjonalną stalą o ziarnie zorientowanym. To sprawia, że rdzeń transformatora zanurzony w oleju wykonany ze stopu amorficznego, jest wyjątkowo energooszczędnym rozwiązaniem, szczególnie dla transformatorów pracujących w warunkach lekkiego lub zmiennego obciążenia. Typowa grubość wstęgi amorficznej wynosi tylko 0,025 mm do 0,030 mm, co również przyczynia się do wyjątkowo niskich strat w postaci prądów wirowych.

Jednak rdzenie amorficzne stwarzają wyjątkowe wyzwania produkcyjne. Materiał jest z natury kruchy i wymaga specjalistycznych procesów cięcia wzdłużnego i ścinania, aby uniknąć pęknięć wywołanych naprężeniami. Ponadto z zespołem rdzenia należy obchodzić się niezwykle ostrożnie, aby zachować właściwości magnetyczne i zapobiec pogorszeniu wydajności. Pomimo tych wyzwań potencjał oszczędzania energii jest niezaprzeczalny — rdzenie amorficzne mogą zmniejszyć straty bez obciążenia nawet o 75% w porównaniu z konwencjonalnymi konstrukcjami, co czyni je bardzo atrakcyjnymi dla wiejskich sieci dystrybucyjnych, morskich farm wiatrowych i zastosowań inteligentnych sieci. Aby pokonać te przeszkody produkcyjne, firma Jiangsu Jingtianxia Electric Technology Co., Ltd. zainwestowała znaczne środki w infrastrukturę badawczo-rozwojową i produkcyjną, oferując klientom niezawodne źródło wysokiej jakości rdzeni amorficznych, wspierane przez inteligentne systemy magazynowania w warsztatach i zautomatyzowaną logistykę. Zdolność firmy do dostarczania kompleksowych rozwiązań wspierających klientów na całym świecie jest szczególnie widoczna w tej zaawansowanej kategorii.

3. Analiza porównawcza kluczowych technologii

Aby pomóc inżynierom i specjalistom ds. zaopatrzenia w wyborze najodpowiedniejszego typu rdzenia do ich konkretnych zastosowań, poniższa tabela zawiera bezpośrednie porównanie kluczowych wskaźników wydajności w trzech omówionych powyżej kategoriach. Wszystkie dane opierają się na typowych wartościach dla transformatorów rozdzielczych 50 Hz w zakresie 100–1000 kVA.

4. Praktyczne strategie redukcji strat w rdzeniu

Oprócz wyboru materiału istnieje kilka praktyk inżynieryjnych, które mogą jeszcze bardziej zminimalizować straty w rdzeniu w rdzeń transformatora zanurzony w oleju . Strategie te są rutynowo wdrażane przez doświadczonych producentów, takich jak Jiangsu Jingtianxia Electric Technology Co., Ltd., aby zapewnić najwyższą wydajność produktu. Kluczowe środki obejmują:

• Zoptymalizowana konstrukcja złącza schodkowego – Zmniejszenie oporów połączeń i frędzli strumienia magnetycznego, co bezpośrednio zmniejsza zlokalizowane straty.
• Precyzyjne układanie i wiązanie – Zapewnienie równomiernego rozkładu ciśnienia w stosie rdzenia w celu złagodzenia wzrostu naprężeń wewnętrznych i strat spowodowanych wibracjami.
• Ścisła kontrola wysokości zadziorów – Utrzymanie jakości cięcia i ścinania, aby zapobiec zwarciom międzywarstwowym, które wzmacniają prądy wirowe.
• Wyżarzanie rdzenia po cięciu – Uwolnienie naprężeń szczątkowych powstałych podczas produkcji, przywracając w ten sposób przenikalność magnetyczną.
• Prawidłowe uziemienie rdzenia – Zapobieganie potencjałom pływającym i krążącym prądom doziemnym, które przyczyniają się do dodatkowych strat błądzących.

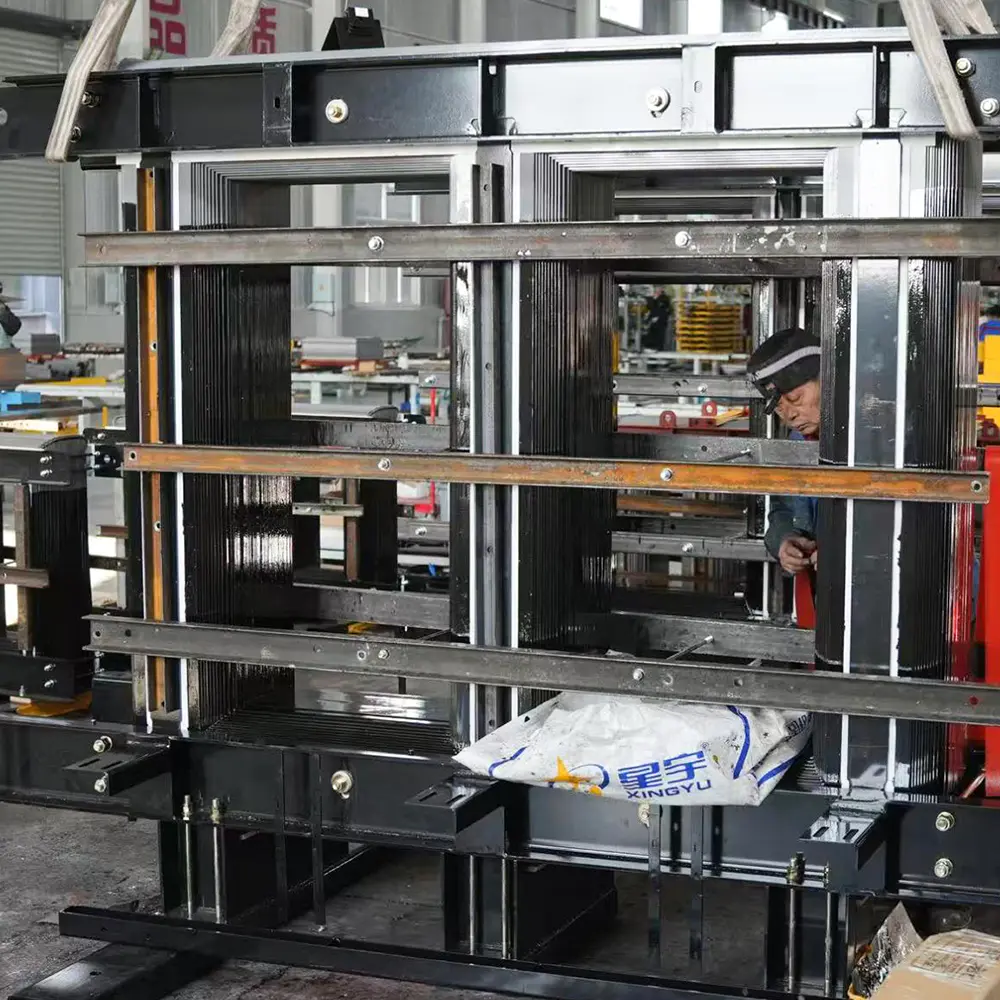

Integracja tych technik wymaga zarówno zaawansowanych maszyn – takich jak inteligentne maszyny do poprzecznego cięcia rdzenia i zautomatyzowane linie montażowe – jak i doświadczonego nadzoru technicznego. Jiangsu Jingtianxia Electric Technology Co., Ltd. przoduje w tej dziedzinie, wdrażając inteligentne systemy magazynowania w warsztatach, które zapewniają identyfikowalność i spójność wszystkich partii produkcyjnych. Kompleksowe rozwiązania wspierające firmy obejmują nie tylko produkcję rdzeni, ale także pełne spektrum przetwarzania końcowego, kontroli jakości i logistyki, zapewniając w ten sposób niezrównaną wartość klientom z globalnej branży energetycznej.

5. Często zadawane pytania

P1: Jaka jest różnica między konwencjonalnymi rdzeniami ze stali krzemowej a rdzeniami amorficznymi pod względem strat?

Konwencjonalne rdzenie ze stali krzemowej wykazują umiarkowaną histerezę i straty prądu wirowego ze względu na ich krystaliczną strukturę i typową grubość laminowania wynoszącą 0,27–0,30 mm. Natomiast rdzenie amorficzne mają niekrystaliczny układ atomów, który prawie eliminuje straty spowodowane histerezą, a ich niezwykle cienkie wstęgi (0,025 mm) drastycznie zmniejszają straty w postaci prądów wirowych. W rezultacie rdzenie amorficzne mogą osiągać straty bez obciążenia o 60–75% niższe niż w przypadku konstrukcji konwencjonalnych, chociaż wiążą się z wyższymi kosztami materiałów i bardziej rygorystycznymi wymaganiami dotyczącymi obsługi.

P2: W jaki sposób Jiangsu Jingtianxia Electric Technology Co., Ltd. zapewnia niskie straty w rdzeniu w swoich produktach?

Jiangsu Jingtianxia Electric Technology Co., Ltd. stosuje wielopłaszczyznowe podejście: pozyskuje najwyższej jakości stal krzemową o ziarnie zorientowanym od najlepszych krajowych i międzynarodowych marek, wykorzystuje precyzyjny sprzęt do cięcia wzdłużnego i ścinania, wdraża ścisłą kontrolę jakości na każdym etapie oraz stosuje zaawansowane techniki układania i wiązania w celu zminimalizowania naprężeń wewnętrznych. Ich straty bez obciążenia mogą konsekwentnie osiągać ujemne odchylenia od norm krajowych, a ich zautomatyzowane linie produkcyjne zapewniają powtarzalność i skalowalność w przypadku zamówień wielkoseryjnych.

P3: Czy rdzeń transformatora zanurzonego w oleju można zmodernizować lub zmodernizować w celu zmniejszenia strat?

W większości przypadków wymiana istniejącego rdzenia nie jest ekonomicznie praktyczna ze względu na rozległe przeprojektowanie wymagane w zakresie prześwitów uzwojeń, wymiarów zbiornika i ścieżek chłodzenia. Jednakże przedsiębiorstwa użyteczności publicznej często decydują się na wymianę rdzenia podczas większych renowacji lub modernizacji do wyższych standardów wydajności. W przypadku nowych instalacji najskuteczniejszą strategią jest wybór rdzenia o niższych stratach, takiego jak Hi-B lub gatunki amorficzne, od renomowanego dostawcy, takiego jak Jiangsu Jingtianxia Electric Technology Co., Ltd..

P4: Jaką rolę odgrywają straty w rdzeniu w całkowitym koszcie posiadania transformatora?

Straty w rdzeniu bezpośrednio przyczyniają się do strat w stanie jałowym transformatora, które występują 24 godziny na dobę, 7 dni w tygodniu, przez cały okres eksploatacji sprzętu. W typowym okresie użytkowania wynoszącym 25–30 lat skumulowany koszt energii utraconej w rdzeniu może dorównywać lub nawet przekraczać początkową cenę zakupu transformatora. Dlatego inwestuj w wyższą wydajność rdzeń transformatora zanurzony w oleju — nawet przy umiarkowanej składce początkowej — często zapewnia dodatni zwrot z inwestycji w ciągu 3–5 lat, po których następują dziesięciolecia trwałych oszczędności.

P5: Jak grubość stali krzemowej wpływa na straty w rdzeniu w transformatorach zanurzonych w oleju?

Cieńsze blachy stalowe, np. 0,23 mm w porównaniu do 0,30 mm, zmniejszają składową strat prądu wirowego, ponieważ długość ścieżki prądu krążącego jest krótsza, a opór elektryczny pomiędzy warstwami jest wyższy. Jednak cieńsza stal zwiększa również złożoność produkcji i koszty. Optymalna grubość zależy od docelowego poziomu strat i częstotliwości znamionowej transformatora. W standardowych zastosowaniach 50/60 Hz 0,27 mm zapewnia zrównoważony kompromis, natomiast 0,23 mm jest preferowane w projektach o ultrawysokiej wydajności.

Podsumowując, utrata rdzenia w rdzeń transformatora zanurzony w oleju to wieloaspektowe zjawisko, na które wpływają właściwości materiału, konstrukcja geometryczna i precyzja wykonania. Wraz z pojawieniem się zaawansowanych stali o ziarnie zorientowanym i stopów amorficznych w połączeniu z najnowocześniejszymi technologiami produkcji, przemysł stale przesuwa granice tego, co jest możliwe. Producenci lubią Jiangsu Jingtianxia Electric Technology Co., Ltd. stoją na czele tej ewolucji, oferując kompleksowe portfolio, od konwencjonalnych rdzeni ze stali krzemowej po rozwiązania amorficzne nowej generacji. Wykorzystując swoją głęboką wiedzę techniczną, inteligentne systemy produkcyjne i niezachwiane zaangażowanie w jakość, umożliwiają światowemu sektorowi energetycznemu budowanie bardziej wydajnej, niezawodnej i zrównoważonej infrastruktury energetycznej. Dla tych, którzy chcą zoptymalizować wydajność transformatora, zrozumienie strat w rdzeniu – i wybór odpowiedniego partnera – jest niezbędnym krokiem w kierunku długoterminowej doskonałości operacyjnej.
