LXD-260-2 Linia do układania rdzenia transformatora w trybie offline

Jak działa linia układania rdzenia transformatora offline LXD-260-2?

Przez dziesięciolecia produkcja rdzeni transformatorów pozostawała jedną z ostatnich dziedzin, w których uparcie utrzymuje się ręczna interwencja. Podczas gdy sąsiednie gałęzie przemysłu stosowały automatyzację robotyczną i zsynchronizowane przepływy produkcyjne, układanie rdzeni – delikatny proces składania tysięcy warstw stali krzemowej w precyzyjny obwód magnetyczny – w dalszym ciągu opierało się na wykwalifikowanych operatorach, którzy ręcznie porządkowali, orientowali i układali warstwy. To starsze podejście wprowadza zmienne zużycie blachy, obsługę deformacji, niespójne szczeliny powietrzne i ostatecznie zwiększa straty w rdzeniu i hałas akustyczny. Aby zasadniczo przełamać ten paradygmat, Jiangsu Jingtianxia Electric Technology Co., Ltd. zaprojektował Linia do układania rdzeni transformatora w trybie offline LXD-260-2 — automatyczny system kolumnowy, który na nowo definiuje precyzję, powtarzalność i przepustowość w montażu rdzenia offline.

W swej istocie Linia do układania rdzeni transformatora w trybie offline LXD-260-2 działa jako w pełni zautomatyzowana platforma do układania bez pojemników na materiały. Odbiera niedziurkowane arkusze stali krzemowej bezpośrednio z linii cięcia poprzecznego, układa je w stosy w dokładnej kolejności cięcia i laminowania w pionowe kolumny i transportuje te kolumny do dedykowanego mechanizmu układającego. Ruchomy zespół wyposażony w przyssawki próżniowe podnosi następnie każdy laminat, umieszcza go na precyzyjnej prowadnicy i na koniec układa w stosy, warstwa po warstwie, zgodnie z wymaganiami rysunku podstawowego – a wszystko to bez ręcznej obsługi poszczególnych arkuszy. Ten przepływ pracy eliminuje trzy główne tryby awarii ręcznego układania: ścieranie powierzchni, niewspółosiowość i nierówny nacisk podczas układania.

Zanim zagłębimy się w podsystemy techniczne, warto to zauważyć Jiangsu Jingtianxia Electric Technology Co., Ltd. wnosi do tej dziedziny ponad 46 wewnętrznych specjalistów technicznych i dojrzały system produkcyjny. Portfolio firmy – obejmujące rdzenie transformatorowe, inteligentne urządzenia do układania w stosy, maszyny do cięcia poprzecznego i zautomatyzowaną logistykę – zapewnia ekosystem, w którym Linia do układania rdzeni transformatora w trybie offline LXD-260-2 kwitnie. Nie jest to samodzielna maszyna, ale węzeł w ramach w pełni cyfrowej infrastruktury warsztatowej, umożliwiający śledzenie w czasie rzeczywistym i adaptacyjną kontrolę procesu.

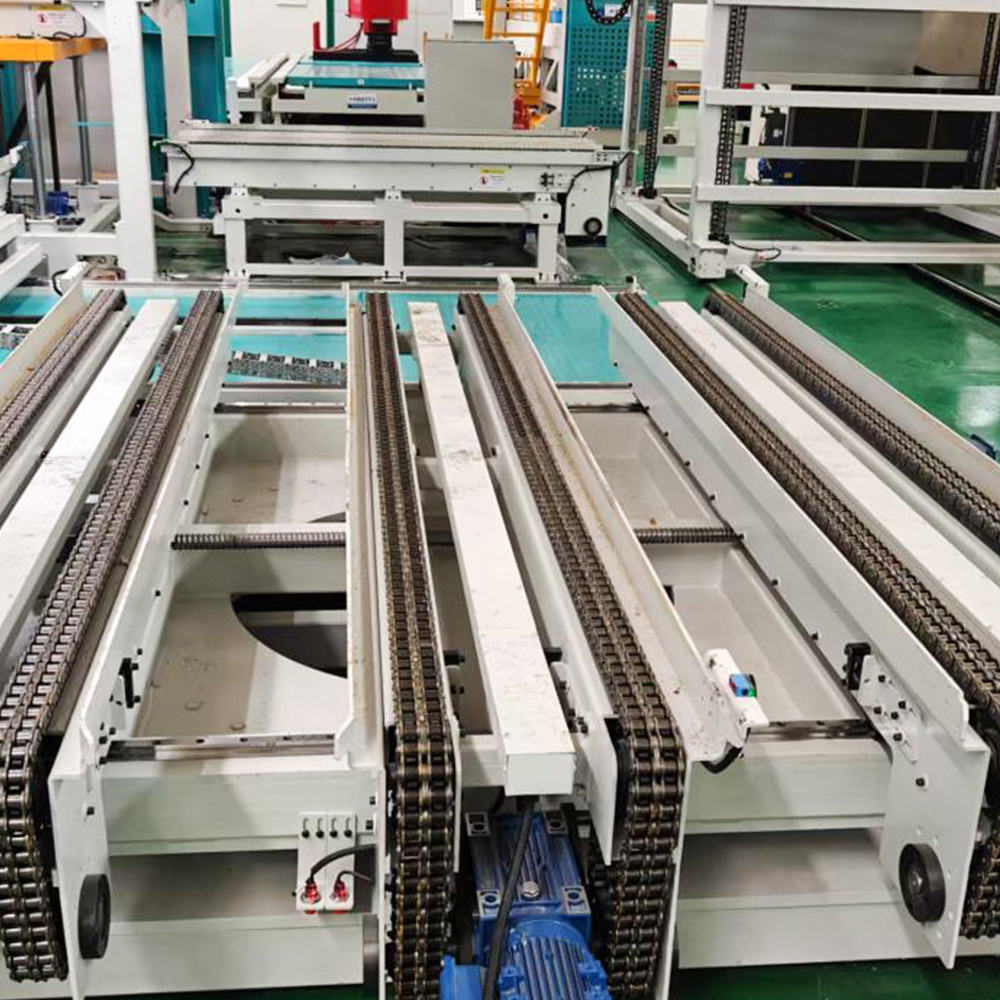

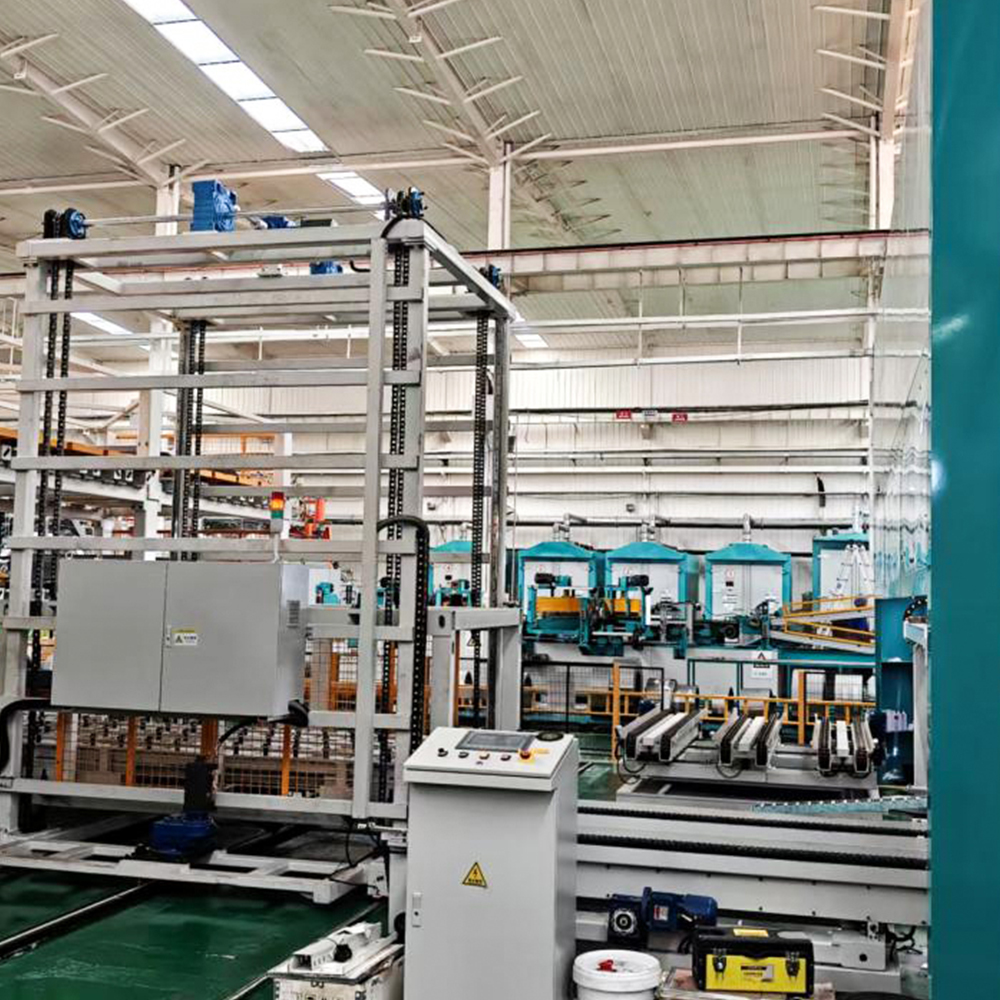

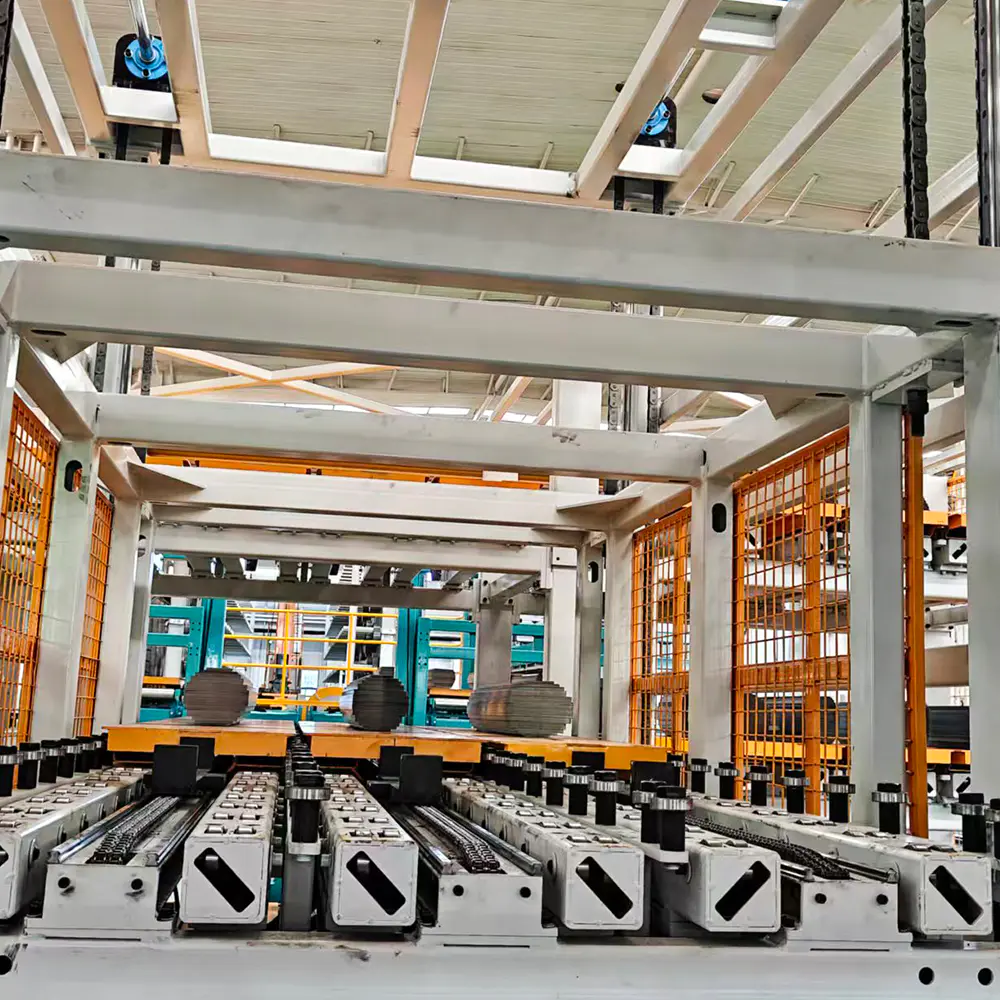

1. Moduł kolumnowy do podawania i sekwencjonowania materiału

Definicja i pozycjonowanie: Moduł ten służy jako punkt wejścia do Linia do układania rdzeni transformatora w trybie offline LXD-260-2 . W przeciwieństwie do konwencjonalnych systemów, które opierają się na pojemnikach lub kasetach z materiałami ze wstępnie posortowanymi stosami, w tym urządzeniu zastosowano mechanizm kolumnowy, który bezpośrednio współpracuje z wyjściem poprzecznej linii ścinania. Niedziurkowane arkusze są automatycznie przenoszone i układane w pionowe kolumny, z zachowaniem dokładnej kolejności cięcia – co jest kluczowym wymogiem w przypadku projektów z zakładkami schodkowymi.

Podstawowe cechy funkcjonalne: Podajnik kolumnowy wyposażony jest w podnośniki napędzane serwo, które utrzymują stałą wysokość pobierania arkuszy, kompensując zmniejszenie wysokości kolumny w miarę zużycia arkuszy. Przyssawki próżniowe z miękkimi końcówkami zapobiegają zadziorom i zadrapaniom powierzchni. Dedykowana prowadnica pozycjonująca wyposażona w czujniki prowadzone krawędziowo zapewnia, że ​​przed transferem każdy arkusz zostanie wyrównany do krawędzi referencyjnej. System obsługuje blachy o grubości od 0,18 mm do 0,35 mm i szerokości do 260 mm (stąd oznaczenie „260”) z dokładnością układania rzędu ±0,1 mm na warstwę.

Typowe scenariusze zastosowań: Moduł ten jest szczególnie korzystny w środowiskach produkcyjnych o dużym zróżnicowaniu i małych nakładach, gdzie podstawowe projekty często się zmieniają. Ponieważ system odczytuje receptury układania bezpośrednio z systemu realizacji produkcji (MES), może przełączać się między rdzeniami E, U, a nawet asymetrycznymi rdzeniami trójfazowymi bez fizycznych przełączeń — dostosowywanie odbywa się wyłącznie za pomocą oprogramowania.

Zróżnicowane zalety: W porównaniu do układarek zasilanych z magazynów, podejście kolumnowe eliminuje potrzebę wstępnego układania i ręcznego przenoszenia między cięciem a układaniem, redukując tymczasowe przechowywanie i związane z nim szkody podczas obsługi. Obsługuje również ciągłą pracę przez dłuższe zmiany, ponieważ linia ścinania poprzecznego może podawać materiał w czasie rzeczywistym.

Integracja możliwości firmy: Jiangsu Jingtianxia Electric Technology Co., Ltd. zintegrowała z tym modułem własne oprogramowanie monitorujące w czasie rzeczywistym, umożliwiające operatorom wizualizację zużycia arkuszy, współczynnika odrzutów i wyrównania podajników za pośrednictwem centralnego pulpitu nawigacyjnego.

• Kluczowe dane techniczne: Szerokość arkusza 80–260 mm, grubość 0,18–0,35 mm, prędkość układania do 120 arkuszy/min.
• Wbudowane czujniki: Podwójne fotoelektryczne czujniki krawędzi i przetworniki ciśnienia podciśnienia do wykrywania usterek.
• Kompatybilność materiałowa: Stal krzemowa o ziarnie zorientowanym (gatunki od M-4 do M-6) i stopy amorficzne o wysokiej przepuszczalności.

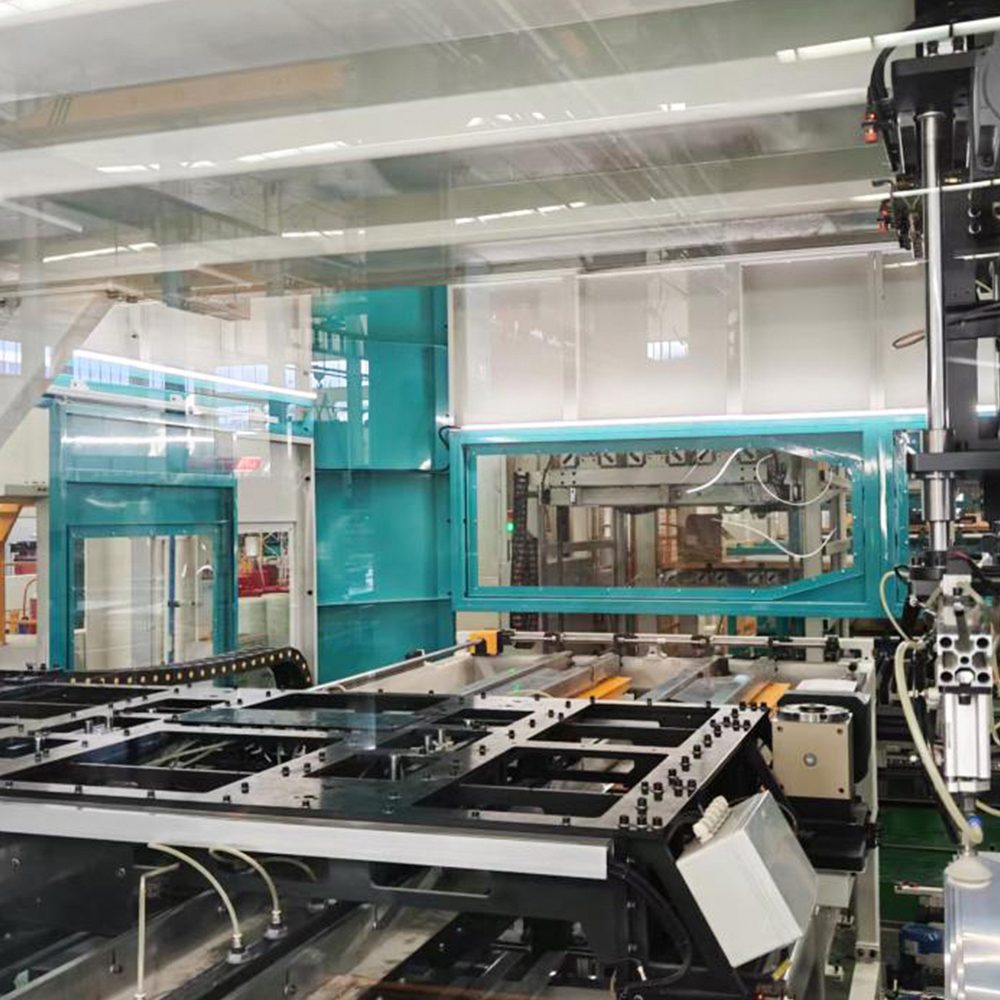

2. Stacja precyzyjnego pozycjonowania i wyrównywania

Definicja i pozycjonowanie: Po pobraniu arkuszy z kolumny są one transportowane do dedykowanej stacji pozycjonowania – drugiego krytycznego podsystemu Linia do układania rdzeni transformatora w trybie offline LXD-260-2 . Stacja ta jest odpowiedzialna za korygowanie wszelkich drobnych odchyleń kątowych lub translacyjnych powstałych podczas przenoszenia próżniowego, zapewniając, że każda laminacja idealnie dopasowuje się do rosnącego stosu rdzeni.

Podstawowe cechy funkcjonalne: Stacja wykorzystuje dwustopniową strategię ustawiania. Najpierw zestaw mechanicznych ograniczników sprężynowych delikatnie dociska arkusz do nieruchomego narożnika odniesienia. Po drugie, system wspomagany wizją rejestruje kontur arkusza i porównuje go z nominalnym modelem CAD; jeśli rozbieżności przekraczają 0,05 mm, system uruchamia automatyczne odrzucenie, zanim arkusz dotrze do głowicy układającej. To sprzężenie zwrotne w zamkniętej pętli ma kluczowe znaczenie dla utrzymania wzoru schodkowego, co bezpośrednio wpływa na właściwości magnetyczne rdzenia i straty bez obciążenia.

Typowe scenariusze zastosowań: Podsystem ten jest niezbędny w przypadku dużych rdzeni transformatorów mocy (≥ 100MVA), gdzie nawet mikronowa niewspółosiowość przekłada się na powstawanie gorących punktów i zwiększone wibracje. Jest to równie cenne w przypadku transformatorów dystrybucyjnych, gdzie konsekwentna kontrola szczeliny redukuje słyszalny hałas, aby spełnić rygorystyczne standardy ochrony środowiska miejskiego.

Zróżnicowane zalety: Podczas gdy wiele konkurencyjnych układarek offline opiera się wyłącznie na mechanicznym wstępnym wyrównaniu, LXD‑260‑2 zawiera pętlę wizyjną, która aktywnie koryguje zmiany zadziorów ścinających i krzywiznę arkusza – dwie typowe wady, których ręczna obsługa nie jest w stanie skompensować. Daje to bardziej kwadratowy rdzeń z ciaśniejszymi połączeniami schodkowymi, bezpośrednio zmniejszając prąd wzbudzenia.

Integracja możliwości firmy: Algorytmy wizyjne zostały opracowane samodzielnie przez zespół badawczo-rozwojowy w firmie Jiangsu Jingtianxia Electric Technology Co., Ltd. , wykorzystując obszerną bazę danych dotyczącą defektów laminowania zebranych z instalacji terenowych w Azji i Europie.

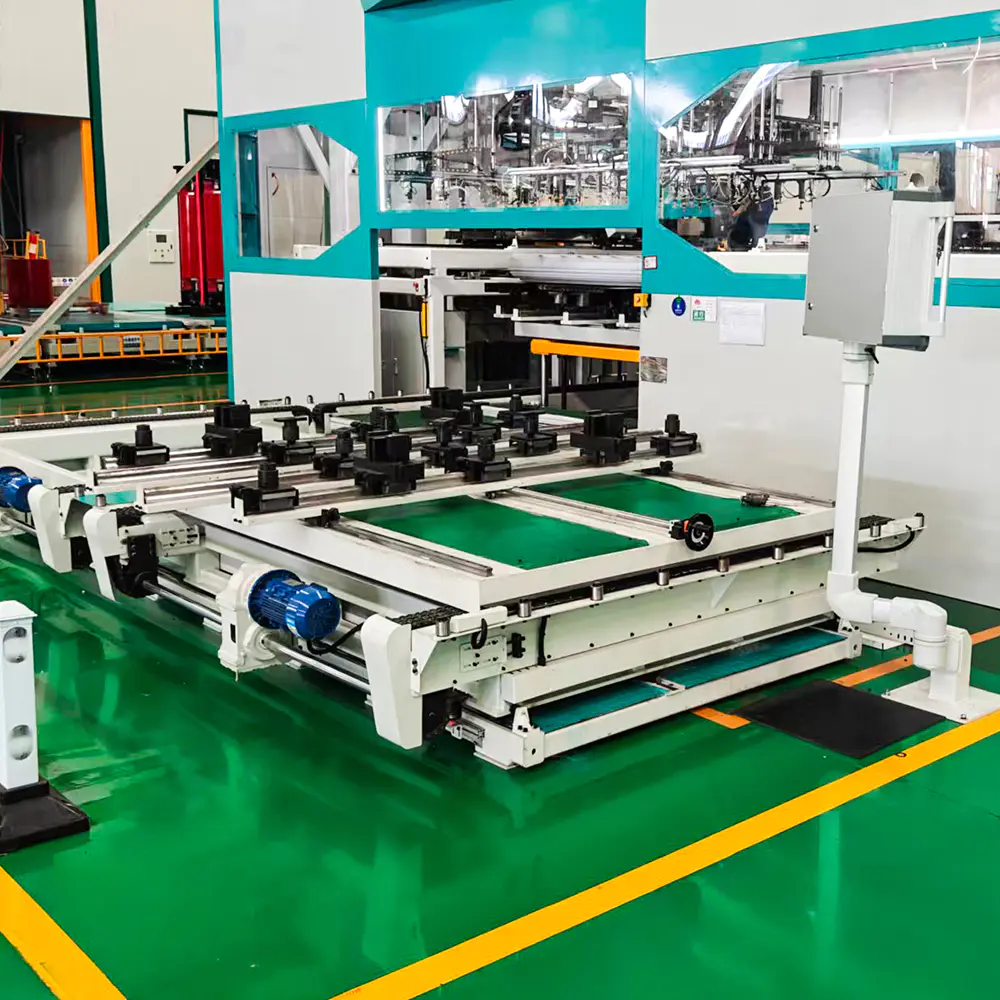

3. Przesuwający mechanizm układający z podciśnieniowym efektorem końcowym

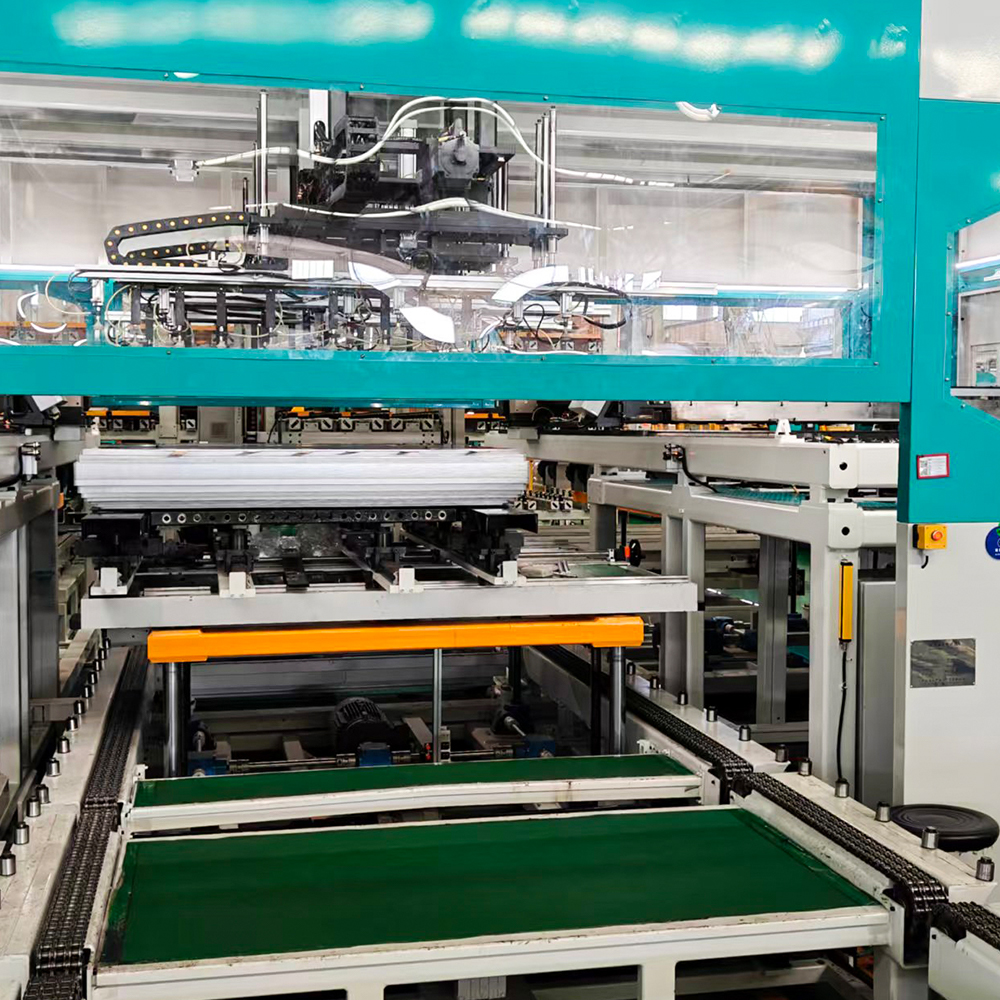

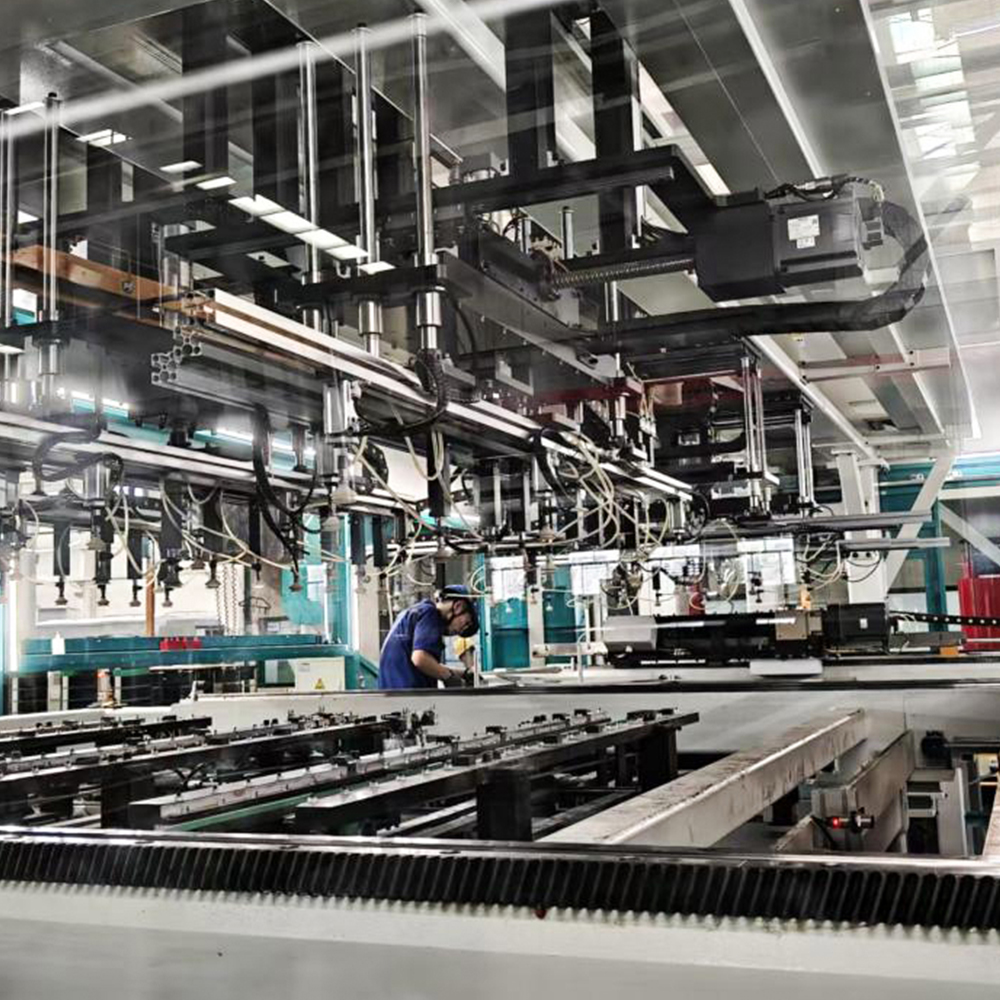

Definicja i pozycjonowanie: To ostatni i najbardziej widoczny moduł Linia do układania rdzeni transformatora w trybie offline LXD-260-2 . Składa się z ruchomego wózka bramowego wyposażonego w wielostrefową podciśnieniową głowicę ssącą, która pobiera wyrównany arkusz ze stacji pozycjonowania i umieszcza go na rosnącym stosie rdzeni, zgodnie z kolejnością warstw określoną na rysunku rdzenia (np. naprzemienne układy jarzma i nóg w przypadku rdzeni trójfazowych).

Podstawowe cechy funkcjonalne: Głowica układająca zawiera niezależne strefy podciśnienia, które można selektywnie aktywować w celu obsługi różnych geometrii laminowania – nóg środkowych, nóg zewnętrznych i jarzm – bez zmiany oprzyrządowania. Laserowy czujnik odległości w sposób ciągły mierzy aktualną wysokość stosu i dostosowuje podejście w osi Z, aby utrzymać stałą szczelinę pomiędzy przyssawką a górnym arkuszem, zapobiegając uszkodzeniom spowodowanym uderzeniami. Zintegrowany system wykrywania siły zapewnia, że ​​nacisk umieszczania utrzymuje się w granicach 5–10 N na arkusz, unikając naprężeń szczątkowych, które mogłyby pogorszyć strukturę domeny magnetycznej rdzenia.

Typowe scenariusze zastosowań: Moduł ten idealnie nadaje się do produkcji warstwowych rdzeni transformatorów o długości do 6 m i szerokości 3 m, obejmujących zarówno transformatory zanurzone w oleju, jak i suche. Stosowany jest także do rdzeni reaktorów, gdzie wymagane są zmienne szczeliny powietrzne — system może automatycznie wstawiać niemagnetyczne przekładki pomiędzy określonymi warstwami.

Zróżnicowane zalety: W przeciwieństwie do układarek opartych na ramionach robotycznych, które często borykają się z ciężkimi arkuszami jarzma, w modelu LXD‑260‑2 zastosowano sztywną suwnicę z podwójnymi silnikami liniowymi, zapewniającymi większą sztywność i większe przyspieszenie. Przekłada się to na krótsze czasy cykli w przypadku dużych arkuszy (≈ 4 sekundy na warstwę) przy jednoczesnym zachowaniu powtarzalności umieszczania poniżej milimetra. Co więcej, charakter systemu w trybie offline pozwala głowicy układającej działać asynchronicznie z linią cięcia, oddzielając prędkości produkcji i umożliwiając zarządzanie buforem.

Integracja możliwości firmy: Jiangsu Jingtianxia Electric Technology Co., Ltd. zapewnia temu modułowi funkcje konserwacji predykcyjnej — system rejestruje dane dotyczące prądu silnika, podciśnienia i siły umieszczania, które są analizowane w celu prognozowania zużycia przyssawek i łożysk szyn prowadzących, minimalizując nieplanowane przestoje.

1. Sekwencja układania krok po kroku: Pobieranie receptury → podawanie kolumny → pobieranie pojedynczych arkuszy → pozycjonowanie krawędzi → kontrola wizyjna → transfer próżniowy → miękkie lądowanie w osi Z → weryfikacja ciśnienia → następna warstwa.
2. Adaptacyjna kontrola warstw: System automatycznie dostosowuje się do różnic w grubości arkusza, przeliczając wysokość stosu po każdych 50 warstwach.
3. Sygnalizacja końca stosu: Gdy rdzeń osiągnie docelową liczbę warstw, system uruchamia przenośnik, który przenosi gotowy stos do stacji opasywania.

4. Zintegrowany System Kontroli i Zarządzania Danymi

Podczas gdy trzy moduły mechaniczne wykonują fizyczne układanie w stosy, inteligencja Linia do układania rdzeni transformatora w trybie offline LXD-260-2 opiera się na sterowniku PLC opartym na Siemensie i zastrzeżonym oprogramowaniu HMI. Ta warstwa kontrolna zarządza przechowywaniem receptur (do 1000 projektów rdzeni), śledzi pochodzenie każdego arkusza od linii cięcia i generuje szczegółowy dziennik produkcji umożliwiający śledzenie jakości. Łączy się również z systemem ERP klienta w celu planowania produkcji i zarządzania zapasami.

Ta cyfrowa integracja jest kluczowym wyróżnikiem: system może automatycznie zmienić kolejność warstw w przypadku odrzucenia wadliwego arkusza, zapewniając, że ostateczny rdzeń zawsze spełnia wymaganą liczbę warstw i wzór zakładek schodkowych. Zdalna diagnostyka jest możliwa za pośrednictwem bezpiecznej bramy, co pozwala Jiangsu Jingtianxia Electric Technology Co., Ltd. inżynierowie pomocy technicznej, którzy pomagają w rozwiązywaniu problemów bez wizyt na miejscu — funkcja wysoko ceniona przez klientów zagranicznych.
