Jaki jest cel rdzenia transformatora?

W sercu każdego systemu elektroenergetycznego leży pozornie prosty, ale niezwykle istotny element: obwód magnetyczny, który kieruje i ogranicza strumień elektromagnetyczny. Gdy pytają inżynierowie i specjaliści ds. zakupów „Jaki jest cel rdzenia transformatora?” odpowiedź wykracza daleko poza podstawową fizykę. The rdzenie transformatorów pełnią funkcję centralnego układu nerwowego konwersji napięcia, umożliwiając efektywny transfer energii z uzwojenia pierwotnego do wtórnego, minimalizując jednocześnie straty pasożytnicze. Bez dobrze zaprojektowanej ścieżki magnetycznej nowoczesne sieci prądu przemiennego cierpiałyby na zaporową nieefektywność, nadmierne nagrzewanie i niestabilną regulację napięcia. Artykuł ten zawiera kompleksową, zorientowaną na zastosowanie analizę rdzenie transformatorów , ich klasyfikację materiałów, warianty konstrukcyjne i kluczową rolę, jaką odgrywają we współczesnej infrastrukturze energetycznej – od podstacji na skalę przemysłową po inteligentne hale produkcyjne.

1. Rdzenie transformatorów typu rdzeniowego: konwencjonalny koń pociągowy

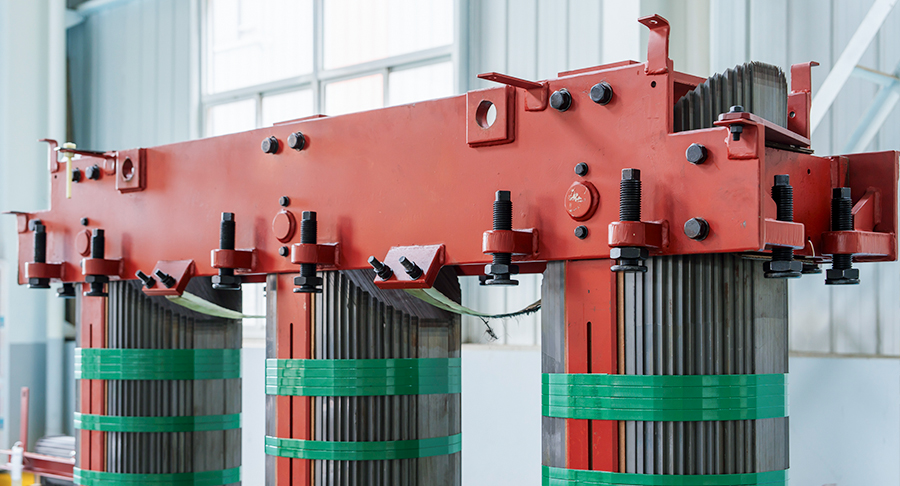

Konfiguracja typu rdzeniowego reprezentuje najpowszechniej wdrażaną architekturę w zastosowaniach średniej i dużej mocy. W tej konstrukcji obwód magnetyczny składa się z dwóch pionowych ramion (nóg) połączonych górnym i dolnym jarzmem, przy czym uzwojenia pierwotne i wtórne są owinięte wokół każdego ramienia. Podstawowym celem tych rdzenie transformatorów polega na zapewnieniu ścieżki o niskiej reluktancji dla strumienia magnetycznego, zapewniającej, że zdecydowana większość siły magnetomotorycznej generowanej przez uzwojenie pierwotne łączy się z uzwojeniem wtórnym. Rdzenie transformatorowe typu rdzeniowego są zazwyczaj zbudowane z laminatów stali krzemowej o ziarnie zorientowanym (CRGO), które wykazują wyjątkową przenikalność magnetyczną wzdłuż kierunku walcowania, bezpośrednio zmniejszając prąd wzbudzenia i straty bez obciążenia.

Z technicznego punktu widzenia konstrukcje typu rdzeniowego oferują wyraźne zalety w zakresie dostępności uzwojeń i wydajności chłodzenia. Ponieważ uzwojenia są rozmieszczone na dwóch oddzielnych ramionach, rozpraszanie ciepła jest bardziej równomierne, co pozwala na wyższe gęstości mocy bez przekraczania limitów termicznych. Typowe zastosowania obejmują transformatory podwyższające w farmach energii odnawialnej, przemysłowe transformatory rozdzielcze o mocy od 500 kVA do 50 MVA oraz transformatory trakcyjne dla systemów kolejowych. W porównaniu z alternatywami typu powłoki, typu rdzeniowego rdzenie transformatorów wykazują doskonałą odporność na zwarcia dzięki symetrycznemu rozkładowi strumienia, który minimalizuje naprężenia mechaniczne uzwojeń w warunkach zwarciowych.

Nasza kompleksowa oferta rdzenie transformatorów obejmuje zarówno standardowe, jak i niestandardowe geometrie rdzenia, z grubością laminowania w zakresie od 0,23 mm do 0,35 mm, aby zrównoważyć wydajność strat i łatwość produkcji. Jiangsu Jingtianxia Electric Technology Co., Ltd. udoskonaliła swoją linię produkcyjną typu rdzeniowego, aby osiągnąć współczynniki układania przekraczające 97%, zapewniając, że efektywny przekrój magnetyczny ściśle odpowiada teoretycznym wartościom projektowym. Zatrudniając ponad 46 profesjonalnych specjalistów technicznych, firma stosuje zaawansowane techniki znakowania laserowego w celu ograniczenia strat związanych z udoskonalaniem domeny, dostarczając rdzenie, które stale spełniają lub przekraczają standardy IEC i IEEE.

Kluczowe specyfikacje dla projektów typu rdzeniowego

• Typowy zakres mocy: 500 kVA – 50 MVA
• Gęstość strumienia: 1,5 – 1,7 T (materiał CRGO)
• Redukcja strat bez obciążenia: 15–20% niższa niż w przypadku konwencjonalnych rdzeni walcowanych na gorąco
• Metoda chłodzenia: Naturalny olej/powietrze lub wymuszony obieg oleju
• Preferowane do: Sieci dystrybucyjne, morskie farmy wiatrowe, przemysł ciężki

2. Rdzenie transformatorów płaszczowych: maksymalizacja ograniczenia strumienia

W przeciwieństwie do układu typu rdzeniowego, typu powłoki rdzenie transformatorów otaczają uzwojenia materiałem magnetycznym ze wszystkich stron, skutecznie „zamykając” cewki w obwodzie żelaznym. Konfiguracja ta obejmuje ramię centralne przenoszące główny strumień, z dwiema drogami powrotnymi (ramiona zewnętrzne), które zapewniają wyjątkowo niską niechęć. Główny cel pozostaje identyczny — prowadzenie i koncentracja strumienia magnetycznego — ale geometria typu skorupowego pozwala uzyskać znacznie niższą reaktancję rozproszenia i lepszą regulację napięcia przy dużym obciążeniu. Te rdzenie transformatorów są szczególnie cenione w zastosowaniach wysokoprądowych i niskonapięciowych, takich jak transformatory piecowe, transformatory prostownicze w instalacjach elektrolizy i wielkogabarytowe systemy UPS.

Integralność strukturalna konstrukcji płaszczowych pozwala na większą wytrzymałość mechaniczną, dzięki czemu nadają się do instalacji, w których siły zwarciowe są ekstremalne. Co więcej, ponieważ strumień rozdziela się symetrycznie pomiędzy dwoma zewnętrznymi ramionami, wypadkowa nierównowaga magnetyczna jest zminimalizowana, redukując słyszalny hałas i straty błądzące w sąsiednich konstrukcjach metalowych. Jednak ta wydajność odbywa się kosztem zwiększonego zużycia materiału i bardziej złożonego układania warstw laminowanych, co podnosi całkowity koszt produkcji. Do zastosowań o znaczeniu krytycznym, gdzie niezawodność i stabilność napięcia są najważniejsze, typ obudowy rdzenie transformatorów pozostają preferowanym wyborem pomimo wyższych inwestycji początkowych.

Jiangsu Jingtianxia Electric Technology Co., Ltd. stawia czoła tym wyzwaniom produkcyjnym dzięki własnemu, zautomatyzowanemu sprzętowi do układania w stosy i precyzyjnym systemom cięcia. W produkcji rdzenia typu łupinowego firma wykorzystuje złącza schodkowe i narożniki skośne, aby zmniejszyć niechęć do połączeń, osiągając straty w rdzeniu o 8–12% niższe w porównaniu z konwencjonalnymi konstrukcjami stykowymi. Integrując inteligentne systemy magazynowania warsztatowego z monitorowaniem jakości w czasie rzeczywistym, Jiangsu Jingtianxia gwarantuje, że każdy rdzeń skorupowy opuszcza fabrykę ze stałą przepuszczalnością i tolerancją mechaniczną, wspierając globalnych klientów w branżach od wytapiania aluminium po zasilanie awaryjne centrów danych.

Charakterystyczne cechy rdzeni skorupowych

1. Doskonała odporność na zwarcia dzięki całkowicie zamkniętemu wspornikowi uzwojenia
2. Niższa reaktancja rozproszenia (zwykle 5–8% w porównaniu do 10–15% w przypadku typu rdzeniowego)
3. Zredukowane rozproszone pola magnetyczne, umożliwiające bliższe odstępy między fazami
4. Wyższy koszt materiałów, ale dłuższa żywotność w trudnych warunkach pracy
5. Powszechnie stosowany w procesach elektrochemicznych i ciężkich napędach trakcyjnych

3. Rdzenie transformatorowe z metalu amorficznego: granica wydajności nowej generacji

Amorficzne stopy metali, często nazywane szkłami metalicznymi, stanowią zmianę paradygmatu w inżynierii materiałów magnetycznych. W przeciwieństwie do konwencjonalnych stali z krzemu krystalicznego, te rdzenie transformatorów są wytwarzane w wyniku szybkiego krzepnięcia (hartowania) ze stanu stopionego, w wyniku czego powstaje niekrystaliczna struktura atomowa, która wykazuje wyjątkowo niską koercję i praktycznie zerową magnetostrykcję. Głównym celem stosowania metalu amorficznego do rdzenie transformatorów jest radykalne zmniejszenie strat na biegu jałowym – zwykle o 60–70% w porównaniu ze stalami CRGO premium – przy jednoczesnym zachowaniu porównywalnego poziomu gęstości strumienia (około 1,35–1,45 T). To sprawia, że ​​rdzenie amorficzne są wyjątkowo atrakcyjne dla transformatorów dystrybucyjnych pracujących pod niewielkim obciążeniem przez dłuższy czas, na przykład w sieciach mieszkaniowych i projektach elektryfikacji obszarów wiejskich.

Z perspektywy produkcyjnej metal amorficzny stwarza wyjątkowe wyzwania: materiał jest niezwykle cienki (około 0,025 mm) i notorycznie kruchy, co wymaga specjalistycznego sprzętu do cięcia i układania w stosy, aby uniknąć mikropęknięć pogarszających właściwości magnetyczne. Co więcej, gęstość strumienia nasycenia jest niższa niż w przypadku CRGO, co wymaga większych przekrojów rdzenia przy tej samej mocy znamionowej. Pomimo tych wad oszczędności w kosztach cyklu życia wynikające ze zmniejszonych strat energii często przewyższają początkową składkę, szczególnie w regionach o wysokich stawkach za energię elektryczną lub rygorystycznych nakazach redukcji emisji dwutlenku węgla. Zaawansowane rdzenie transformatorów wykonane ze stopów amorficznych są coraz częściej stosowane w projektach budynków ekologicznych, węzłach ładowania pojazdów elektrycznych i inteligentnych mikrosieciach, w których liczy się każda watogodzina.

Jiangsu Jingtianxia Electric Technology Co., Ltd. opracowała dedykowane linie technologiczne do rdzeni z metali amorficznych, wykorzystujące protokoły ścinania i wyżarzania przy niskim naprężeniu, które zachowują unikalne właściwości magnetyczne materiału. Zespół techniczny firmy, składający się z ponad 46 specjalistów ds. badań i rozwoju, współpracuje z naukowcami zajmującymi się materiałami, aby zoptymalizować geometrię rdzenia pod kątem minimalnych strat na połączeniach, osiągając w prototypowych jednostkach sprawność przy pełnym obciążeniu powyżej 99,2%. Łącząc technologię rdzenia amorficznego z inteligentnymi maszynami do cięcia poprzecznego i zautomatyzowaną logistyką, Jiangsu Jingtianxia oferuje rozwiązanie „pod klucz”, które łączy wysokowydajne projektowanie z produkcją na skalę przemysłową, obsługując klientów wymagających zarówno odpowiedzialności za środowisko, jak i doskonałości operacyjnej.

Zalety zastosowań rdzeni amorficznych

• Redukcja strat bez obciążenia: do 70% w porównaniu z konwencjonalnym CRGO
• Idealny do cyklicznych profili obciążenia (np. nocny tryb czuwania, praca przerywana)
• Niższa temperatura robocza ze względu na zmniejszone wytwarzanie ciepła
• Wydłużona żywotność transformatora (zmniejszone starzenie termiczne izolacji)
• Preferowany przez przedsiębiorstwa użyteczności publicznej realizujące cele zerowej emisji dwutlenku węgla netto

Porównawcza matryca wydajności

4. Rdzenie z zakładkami schodkowymi i skośnymi: Inżynieria precyzyjna w celu minimalizacji strat

Poza makroskopową klasyfikacją kształtów i materiałów rdzenia, wewnętrzna geometria złącza odgrywa decydującą rolę w określaniu ogólnej wydajności rdzenia. Połączenia schodkowe, zwane również połączeniami schodkowymi lub przeplatanymi, układają kolejne warstwy laminowania z przesuniętymi zakładkami, skutecznie rozprowadzając niechęć do szczeliny powietrznej na wielu stykach. Technika ta zmniejsza miejscowe nasycenie strumienia, które występuje w konwencjonalnych złączach doczołowych, zmniejszając zarówno straty bez obciążenia, jak i prąd magnesowania. Z drugiej strony, połączenia skośne wykorzystują precyzyjne nacięcia pod kątem (zwykle 45 stopni) w narożnych przecięciach jarzma i ramion, wyrównując kierunek walcowania stali o ziarnie zorientowanym ze ścieżką strumienia, aby zminimalizować opór przy każdym zgięciu. Zaawansowane rdzenie transformatorów integruje zarówno elementy z zakładką schodkową, jak i skośną, aby osiągnąć redukcję strat o 10–15% w porównaniu z prostymi zespołami z zakładką doczołową.

Precyzja produkcji wymagana w przypadku tego typu połączeń wymaga wysokiej klasy maszyn do cięcia poprzecznego z pozycjonowaniem ostrza sterowanym CNC i pomiarem grubości w czasie rzeczywistym. Jiangsu Jingtianxia Electric Technology Co., Ltd. zainwestowała znaczne środki w zautomatyzowany sprzęt do układania rdzenia, który utrzymuje wyrównanie na poziomie mikronów w setkach warstw laminacji, zapewniając spójny rozkład szczelin powietrznych i powtarzalne działanie elektromagnetyczne. Rdzenie schodkowe firmy są szeroko stosowane w wysokowydajnych transformatorach dystrybucyjnych dostarczanych do przedsiębiorstw użyteczności publicznej w Europie i Ameryce Północnej, gdzie surowe przepisy dotyczące ekoprojektu nakładają maksymalne limity strat. Łącząc ukośne cięcie narożników z automatycznym układaniem, Jiangsu Jingtianxia osiąga współczynnik układania 97,5% dla rdzeni CRGO, co przekłada się na wymierne oszczędności energii w ciągu 30-letniego okresu użytkowania transformatora.

Co więcej, należący do firmy inteligentny system magazynowania w warsztacie śledzi każdą partię laminowania w całym łańcuchu produkcyjnym – od cięcia wzdłużnego i cięcia po wyżarzanie i kontrolę końcową – zapewniając pełną identyfikowalność i zgodność z planami jakości specyficznymi dla klienta. Ta pionowa integracja, wspierana przez zautomatyzowane logistyczne linie produkcyjne, pozwala Jiangsu Jingtianxia oferować szybkie prototypowanie i krótkie czasy realizacji niestandardowych geometrii rdzenia, co jest kluczową zaletą w przypadku projektów o napiętych harmonogramach budowy.

Często zadawane pytania

P1: Jaka jest podstawowa różnica między rdzeniami transformatorów typu rdzeniowego i płaszczowego?

Główna różnica polega na układzie uzwojenia do rdzenia. W typie rdzeniowym rdzenie transformatorów , uzwojenia otaczają ramiona magnetyczne, podczas gdy w konstrukcjach typu skorupowego obwód magnetyczny otacza uzwojenia z wielu stron. Typ rdzenia zapewnia lepsze chłodzenie i niższy koszt, podczas gdy typ powłoki zapewnia niższą reaktancję upływu i doskonałą odporność na zwarcia w zastosowaniach wysokoprądowych.

P2: W jaki sposób rdzenie transformatorów z metalu amorficznego zmniejszają straty energii w porównaniu z konwencjonalnymi rdzeniami CRGO?

Stopom amorficznym brakuje krystalicznej struktury ziaren, co praktycznie eliminuje anizotropię magnetyczną i zmniejsza straty histerezy o 60–70%. Dodatkowo ich wyższa oporność elektryczna (około trzykrotnie większa niż CRGO) minimalizuje straty wiroprądowe, co czyni je najbardziej energooszczędną opcją dla transformatorów dystrybucyjnych o niskim współczynniku obciążenia.

P3: Jaką rolę odgrywa Jiangsu Jingtianxia Electric Technology Co., Ltd. w łańcuchu dostaw rdzeni transformatorów?

Jiangsu Jingtianxia to pionowo zintegrowany producent, który projektuje, produkuje i zapewnia precyzję rdzenie transformatorów we wszystkich głównych kategoriach. Firma łączy ponad 46 ekspertów technicznych ze zautomatyzowanymi systemami układania, cięcia i magazynowania, aby oferować kompleksowe rozwiązania — od rdzeni schodkowych CRGO po zespoły z metalu amorficznego — poparte rygorystyczną kontrolą jakości i globalnym wsparciem logistycznym.

P4: Dlaczego konstrukcja złącza (schodkowa lub skośna) ma kluczowe znaczenie dla wydajności rdzenia transformatora?

Geometria złącza bezpośrednio wpływa na opór magnetyczny na styku jarzma z ramieniem. Połączenia schodkowe i ukośne zmniejszają miejscowe nasycenie i frędzle strumienia, co zmniejsza straty bez obciążenia i prąd magnesowania o 10–15%. W przypadku transformatorów o wysokiej sprawności te precyzyjne złącza są niezbędne, aby spełnić rygorystyczne przepisy energetyczne i osiągnąć długoterminowe oszczędności.
